Cara Memilih Panel Dinding Ruang Bersih Semikonduktor: Panel Sandwich, Inti Rockwool dan Kontrol Partikel
Panel dinding ruang bersih tahan kimia harus dipilih sebagai sistem lengkap: bahan permukaan, inti panel sandwich, detail tepi, penyegelan sendi, antarmuka pintu / jendela dan kompatibilitas pembersihan. Untuk pabrik semikonduktor, pilihan panel yang salah dapat menciptakan perangkap partikel, risiko korosi dan masalah kualifikasi lama setelah instalasi terlihat selesai.
panel dinding ruang bersih panel sandwich wol batu ruang bersih semikonduktor pintu ruang bersih
| PermukaanCocok lapisan atau HPL untuk pembersihan kimia. | IntiPilih wol batu, sarang madu atau inti lainnya berdasarkan risiko. | SendiKontrol tepi, celah dan kompatibilitas sealant. | KualifikasiDokumen bahan dan asumsi kebersihan. |
Untuk ruang bersih semikonduktor, panel dinding bukan produk konstruksi dekoratif. Mereka membentuk batas aliran udara, kebocoran tekanan, daya tahan pembersihan kimia, risiko elektrostatik, akses pemeliharaan dan perilaku partikel. Proses seleksi yang baik dimulai dengan risiko proses dan agen pembersih, kemudian bekerja kembali ke bahan panel dan detail sendi.
Logika Seleksi
Mulailah dengan Kimia Pembersih dan Paparan Proses
Panel dinding yang digambarkan sebagai tahan kimia hanya bermakna ketika bahan kimia yang diharapkan, konsentrasi, waktu kontak, suhu dan frekuensi pembersihan ditentukan. Daerah dukungan semikonduktor dapat melihat IPA, asam atau alkali yang diencerkan, agen berbasis peroksida, pembersih berbasis amonium atau residu khusus proses. Sebuah permukaan panel yang bertahan dari penyapu sesekali mungkin gagal di bawah paparan berulang kali.
Untuk alasan ini, kompatibilitas bahan harus ditinjau terhadap prosedur pembersihan proyek, bukan hanya pernyataan brosur umum. ASTM D543 biasanya digunakan sebagai kerangka referensi untuk mengevaluasi plastik yang terkena reagen kimia, sementara ASTM D1308 sering dirujuk untuk efek bahan kimia rumah tangga pada lapisan yang jelas dan berpigmen. Tim proyek masih harus mengkonfirmasi metode uji yang benar dengan pemasok bahan dan pemilik.
Sistem dinding ruang bersih Wonclean dapat dikonfigurasi dengan permukaan panel, inti dan profil yang berbeda, tetapi spesifikasi harus selalu menyatakan agen pembersih dan kriteria penerimaan.
Pemilihan Inti

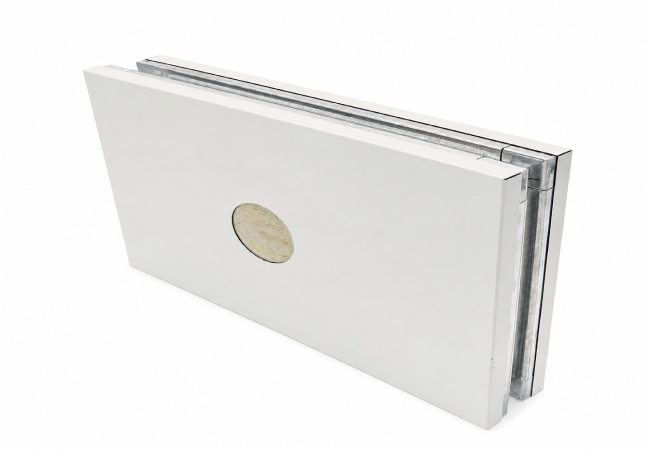

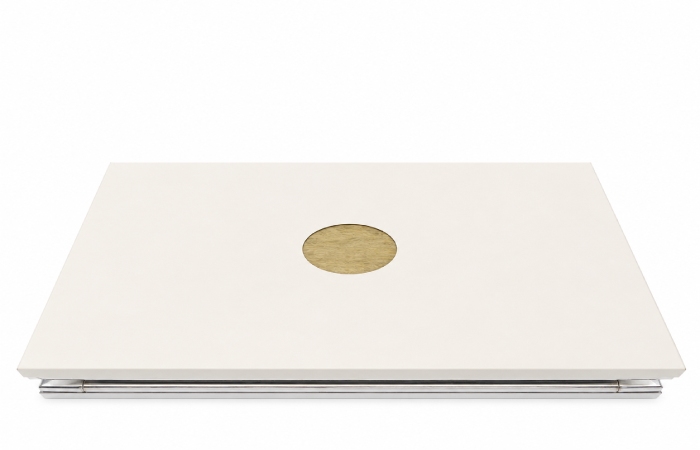

Rockwool Core Mendukung Api, Ketakuan dan Stabilitas Panel
Inti panel sandwich dilindungi oleh kulit permukaan dan desain tepi. Rockwool sering dipilih ketika perilaku api, kinerja akustik, kekakuan dan stabilitas dimensi penting. Bukan permukaan yang kontak dengan bahan kimia pembersih; lapisan atau wajah HPL dan detail sendi yang disegel melakukan pekerjaan itu.
Untuk penggunaan semikonduktor, keputusan inti harus diikat dengan ketinggian ruangan, rentang panel, bukaan pintu / jendela, strategi kebakaran, dampak pemeliharaan, peralatan yang dipasang di dinding dan toleransi kebocoran tekanan. Jika panel lentur atau sendi terbuka, kontrol partikel dapat dikompromikan bahkan jika inti itu sendiri sesuai.
| Item desain | Mengapa itu penting | Pemeriksaan praktis |
|---|---|---|
| Kimia permukaan | Mengontrol ketahanan terhadap agen pembersih dan sisa proses. | Periksa prosedur pembersihan, konsentrasi dan waktu kontak. |
| Bahan inti | Mempengaruhi strategi api, kekakuan, rentang dan stabilitas yang diinstal. | Tinjau rockwool, sarang madu atau inti alternatif berdasarkan risiko kamar. |
| Profil bersama | Celah dan tepi mengumpulkan partikel dan sisa pembersih. | Tentukan transisi flush, disegel dan dapat dibersihkan. |
| Pembukaan | Pintu, jendela, dan melalui dapat menjadi jalur kebocoran. | Koordinat bingkai, sealant dan rincian kaskad tekanan. |
Kontrol Partikel
Kontrol Partikel Terjadi di Sendi, Sudut dan Antarmuka
ISO 14644-1 Mengklasifikasikan ruang bersih berdasarkan konsentrasi partikel udara, tetapi desain panel dinding mempengaruhi betapa mudah menjaga target tersebut stabil. Permukaan tergores, tepi terbuka, sealant kasar, tepi dan trim longgar dapat menjadi sumber partikel atau perangkap pembersih.
Dinding ruang bersih harus rinci untuk menghapus dan inspeksi visual. Sendi flush, sealant yang kompatibel, sudut coved jika diperlukan, transisi bingkai yang halus dan bukaan yang didukung dengan benar lebih penting daripada memilih panel dengan bahan inti saja.
Di mana sensitivitas AMC tinggi, spesifikasi panel juga harus mempertimbangkan risiko outgassing bahan dan kontrol residu pembersihan. Hal ini sangat relevan dekat dukungan litografi, penanganan kimia atau ruang metrologi.
Kesiapan Kualifikasi
Pemilihan Panel Harus Mendukung Kualifikasi Cleanroom
ISO 14644-4 mengatasi proses desain ruang bersih, konstruksi dan start-up. Untuk panel dinding, itu berarti catatan bahan, tata letak, rincian sendi, penetrasi dan pemeriksaan instalasi harus dapat dilacak sebelum pengoperasian dimulai.
ISO 14644-3 mendukung metode uji ruang bersih yang digunakan selama verifikasi. Panel dinding bukan satu-satunya faktor dalam hasil uji, tetapi jalur kebocoran, transisi kasar dan permukaan yang sulit dibersihkan dapat membuat klasifikasi dan pemulihan lebih sulit dipelihara.
Untuk proyek Wonclean, paket panel dinding harus ditinjau dengan pintu, jendela, kotak pas, antarmuka langit-langit dan gambar kaskad tekanan, karena antarmuka ini adalah tempat banyak cacat instalasi muncul.
Periksa Fakta Teknis
Fakta yang Didukung Sumber yang Digunakan dalam Artikel Ini
| Fakta yang digunakan | Sumber | Implikasi desain |
|---|---|---|
| Klasifikasi ruang bersih didasarkan pada konsentrasi partikel udara. | ISO 14644-1 | Panel dinding seharusnya tidak menciptakan perangkap partikel yang dapat dihindari atau titik tumpah. |
| Desain ruang bersih harus menghubungkan persyaratan, konstruksi dan start-up. | ISO 14644-4 | Bahan panel, sendi dan bukaan harus didokumentasikan sebelum commissioning. |
| Metode uji ruang bersih termasuk tes partikel dan kinerja pendukung. | ISO 14644-3 | Kebocoran amplop dinding dan kebersihan harus diselesaikan sebelum pengujian. |
| Kompatibilitas kimia harus dievaluasi menggunakan reagen yang ditentukan dan kondisi paparan. | ASTM D543 | Agen pembersih, konsentrasi dan waktu paparan harus ditentukan untuk seleksi panel. |
Standar yang dirujuk
Standar Referensi dan Catatan Akses Publik
- ISO 14644-1Halaman ISO resmi untuk klasifikasi kebersihan udara ruang bersih berdasarkan konsentrasi partikel.
- ISO 14644-4halaman ISO resmi untuk desain ruang bersih, konstruksi dan start-up.
- ISO 14644-3halaman ISO resmi untuk metode uji ruang bersih.
- ASTM D543Halaman resmi ASTM untuk mengevaluasi plastik di bawah paparan reagen kimia.
- ASTM D1308Halaman resmi ASTM untuk ketahanan lapisan terhadap bahan kimia rumah tangga. Teks standar lengkap mungkin memerlukan pembelian atau akses yang sah.
FAQ (Pertanyaan umum)
FAQ Panel Dinding Ruang Bersih
Apakah panel ruang bersih wol batu tahan kimia?
Ketahanan kimia terutama tergantung pada permukaan yang terbuka, lapisan atau wajah HPL, ditambah sealant dan rincian sendi. Inti rockwool mendukung struktur panel dan tujuan desain terkait api tetapi tidak boleh diperlakukan sebagai lapisan kontak kimia.
Permukaan panel dinding apa yang terbaik untuk ruang bersih semikonduktor?
Permukaan terbaik tergantung pada kimia pembersihan, risiko abrasi, sensitivitas AMC, strategi ESD dan kebutuhan inspeksi visual. HPL, baja dilapisi dan pilihan stainless semua dapat cocok di zona yang berbeda.
Mengapa sendi panel dinding begitu penting?
Sendi, trim dan penetrasi adalah lokasi umum untuk celah, tepi dan cacat sealant. Ini dapat mengumpulkan partikel, menahan sisa atau menciptakan jalur kebocoran tekanan.
Dokumen apa yang harus disiapkan untuk kualifikasi panel dinding?
Persiapkan catatan bahan panel, spesifikasi inti dan permukaan, gambar tata letak, rincian bersama, data sealant, tinjauan kompatibilitas pembersihan, catatan inspeksi instalasi dan gambar antarmuka untuk pintu, jendela dan langit-langit.
Catatan Teknik Wonclean
Tentukan panel sebagai bagian dari amplop ruang bersih
Panel dinding ruang bersih semikonduktor harus dipilih dengan langit-langit, pintu, jendela, melalui, kaskad tekanan dan prosedur pembersihan. Perawatan panel dinding sebagai produk konstruksi mandiri sering menyebabkan celah antara kebersihan, kontrol partikel dan realitas instalasi.
