Koordinasi Panel Langit-langit Ruang Bersih dengan Grid FFU, Sprinkler, Pencahayaan dan Hatch Akses di Pabrik Semikonduktor
Di ruang bersih semikonduktor, langit-langit bukanlah permukaan kosong. Ini adalah pesawat layanan terkoordinasi di mana sistem jaringan FFU, panel langit-langit ruang bersih, penyemprot, pencahayaan LED, hatch akses, rute kabel dan batas tekanan semua bersaing untuk ruang.
sistem langit-langit ruang bersih unit filter kipas angin ruang bersih modular konsultasi teknis
Paket langit-langit semikonduktor berhasil ketika menjaga tata letak aliran udara, tata letak perlindungan kebakaran, tata letak pencahayaan dan tata letak pemeliharaan dalam percakapan yang sama. Jika perdagangan ini dikoordinasikan secara terpisah, ruang bersih dapat lulus tinjauan gambar namun masih menciptakan konflik situs di atas teluk proses.

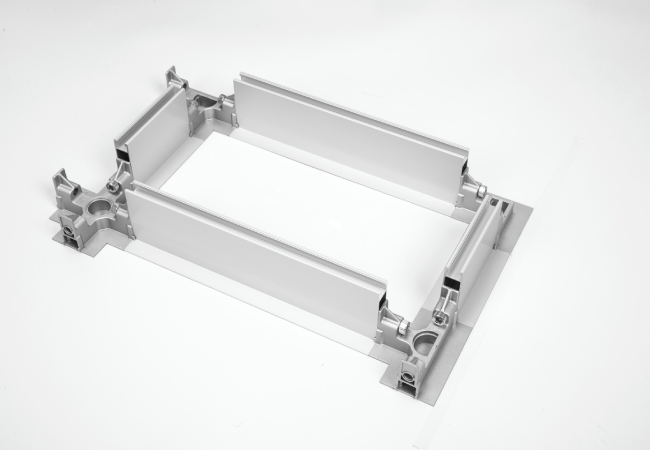

Logika Grid Langit-langit
Mulailah dengan Airflow, lalu kunci Grid
Sistem grid langit-langit FFU harus dikembangkan dari target klasifikasi ruangan, beban panas, knalpot alat, jalur udara kembali dan akses layanan masa depan. Untuk area semikonduktor kepadatan tinggi, jaringan bukan hanya bingkai dukungan. Ini menjadi referensi untuk FFU, panel kosong, rute penggantian filter, posisi pencahayaan dan gantung struktural.
Langkah koordinasi praktis adalah membekukan modul langit-langit hanya setelah peta teluk proses, ketinggian peralatan, clearance pemeliharaan dan konsep aliran udara ditinjau bersama-sama. Sistem langit-langit Wonclean dapat disesuaikan untuk tata letak modular, tetapi manfaatnya paling kuat ketika konflik layanan dihapus pada tahap desain.
ISO 14644-4 memberikan panduan untuk desain ruang bersih, konstruksi dan start-up, termasuk instalasi ruang bersih baru, dimodifikasi dan direnovasi. Untuk paket langit-langit, itu berarti persyaratan harus diterjemahkan menjadi dokumen koordinasi yang dapat diukur, bukan hanya gambar tata letak.
Koordinasi Perdagangan

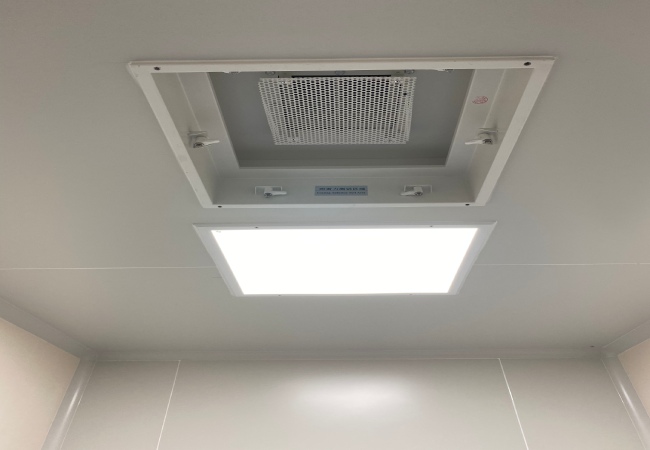

Sprinkler, Lampu dan FFU Butuh Peta Langit-langit Bersama
Kepala penyemprot, lampu LED dan modul FFU sering tampak sederhana ketika dilihat secara terpisah. Konflik muncul ketika pesawat langit-langit akhir harus menjaga distribusi udara, cakupan kebakaran, kenyamanan visual dan kelayakan pada saat yang sama. Penyemprot yang terlalu dekat dengan wajah FFU dapat mengganggu pemeliharaan. Baris ringan yang ditempatkan tanpa perencanaan akses filter dapat memaksa pekerjaan layanan yang canggung. Pintu akses tanpa clearance di atasnya menjadi dekoratif daripada berguna.
| Item langit-langit | Risiko utama | Respon koordinasi |
|---|---|---|
| Modul FFU | Aliran udara yang tidak rata, filter yang tidak dapat diakses atau kemacetan listrik. | Zona layanan cadangan, penurunan listrik dan pembebasan penggantian. |
| Kepala Sprinkler | Relokasi lapangan, penetrasi langit-langit atau penundaan tinjauan kebakaran. | Koordinasikan awal dengan konsultan kode dan tata letak sprinkler yang disetujui. |
| Pencahayaan | Glare, bayangan dan konflik dengan modul filter. | Selaras lampu dengan zona kerja dan akses layanan grid langit-langit. |
| Akses hatch | Tidak ada jangkauan praktis untuk damper, kabel atau sensor. | Peta apa setiap hatch dimaksudkan untuk layanan sebelum fabrikasi. |

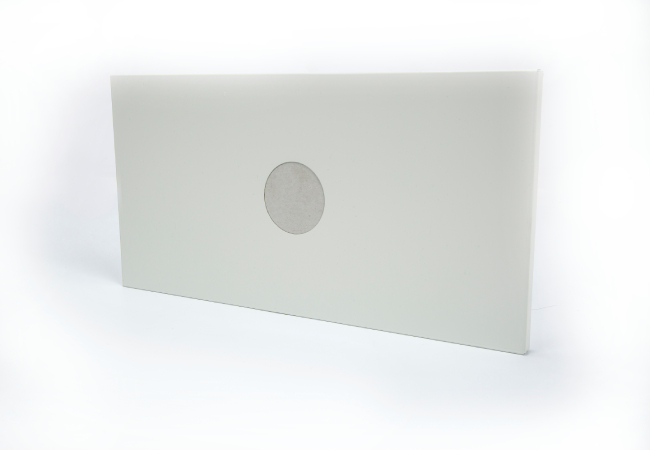

Panel dan Hatches
Panel Langit-langit Palsu Ruang Bersih Tidak Harus Menjadi Tugas
Panel langit-langit palsu ruang bersih mungkin terlihat dapat ditukar, tetapi setiap posisi panel dapat membawa fungsi yang berbeda: penutupan kosong, dukungan filter, integrasi cahaya, hatch akses, pembukaan sensor atau penetrasi layanan. Jika jadwal langit-langit tidak mengidentifikasi fungsi ini, pemasang dapat membuat keputusan lapangan yang melemahkan kebersihan atau menunda kualifikasi.
Untuk pabrik semikonduktor, jadwal panel harus mencakup jenis panel, ukuran grid, asumsi beban, pendekatan gasket atau segel, layanan bersebelahan dan titik inspeksi. Panel akses yang disiapkan pabrik lebih mudah untuk didokumentasikan daripada pembukaan lapangan yang lebih lanjut, terutama ketika duduk di atas bay alat yang akan sulit dimasukkan setelah pemasangan peralatan.
NFPA 13 umumnya dirujuk untuk desain dan instalasi sistem sprinkler otomatis. Koordinasi langit-langit ruang bersih harus selalu ditinjau dengan otoritas setempat, insinyur perlindungan kebakaran dan dasar kode proyek karena persyaratan sprinkler tidak dapat diselesaikan oleh pemasok ruang bersih sendiri.
Kualifikasi View
Tata letak langit-langit harus dapat diuji setelah instalasi
ISO 14644-3 mencakup metode pengujian kinerja ruang bersih seperti aliran udara, perbedaan tekanan, pemulihan dan pengujian terkait filter. Tata letak langit-langit yang sulit diakses juga sulit diuji, memecahkan masalah dan memelihara.
Sebelum melepaskan paket langit-langit, periksa apakah lokasi uji, akses kebocoran filter, perangkat keseimbangan, sensor tekanan dan ekspektasi pemulihan ruangan kompatibel dengan susunan langit-langit yang sebenarnya. Tujuannya bukan untuk menambah kompleksitas. adalah untuk membuat langit-langit yang dipasang dapat dimengerti oleh tim yang harus memenuhi syarat.
Periksa Fakta Teknis
Apa yang Artikel Ini Lakukan dan Tidak Mengklaim
- Artikel ini tidak mengklaim bahwa panel langit-langit saja menentukan kelas ISO; klasifikasi partikel udara diverifikasi oleh pengujian konsentrasi partikel di bawah ISO 14644-1.
- Ruang dan desain sprinkler harus dikonfirmasi oleh insinyur perlindungan kebakaran dan otoritas yang memiliki yurisdiksi; Tata letak ruang bersih seharusnya tidak mengatasi persyaratan keselamatan kehidupan.
- Koordinasi jaringan FFU harus mencakup pembebasan pemeliharaan, akses listrik dan rute penggantian, bukan hanya distribusi aliran udara awal.
- Panel yang disiapkan pabrik dan penetrasi yang didokumentasikan mengurangi pemotongan lapangan yang tidak terkontrol, tetapi verifikasi situs masih diperlukan sebelum kualifikasi.
Standar Teknis yang Direferensikan
Sumber untuk Diulas Selama Teknik
- ISO 14644-4 : digunakan dalam artikel ini di mana desain, konstruksi dan perencanaan start-up dibahas.
- ISO 14644-3digunakan di mana aliran udara, tekanan, pemulihan dan pengujian ruang bersih dibahas.
- ISO 14644-1 : dirujuk untuk klasifikasi kebersihan partikel udara.
- NFPA 13 : dirujuk di mana koordinasi tata letak sprinkler dibahas.
FAQ (Pertanyaan umum)
Pertanyaan Umum
Apa itu sistem grid langit-langit FFU?
Ini adalah sistem dukungan dan koordinasi langit-langit untuk unit filter kipas, panel dan elemen layanan. Dalam proyek semikonduktor juga membantu mengatur akses pemeliharaan, pencahayaan dan routing layanan.
Dapatkah panel langit-langit ruang bersih diganti setelah instalasi?
Beberapa panel dapat diubah, tetapi perubahan terlambat dapat mempengaruhi segel, aliran udara, tata letak sprinkler dan catatan pengoperasian. Pembukaan kritis harus direncanakan sebelum manufaktur.
Apakah sprinkler mengurangi kinerja ruang bersih?
Sprinkler diperlukan oleh dasar kode kebakaran yang berlaku. Tugas rekayasa adalah untuk mengkoordinasikan lokasi mereka dengan jaringan langit-langit ruang bersih dan menghindari konflik lapangan yang tidak perlu.
Mengapa akses hatch penting?
Pintu akses memungkinkan teknisi memeriksa dan melayani katup, damper, kabel dan sensor tanpa kerusakan langit-langit yang tidak terkontrol. Mereka harus dihubungkan dengan titik layanan tertentu.
