Mengintegrasikan Panel Dinding dan Langit-langit di Ruang Bersih Pengisian Steril: Tekanan, FFU dan Permukaan HPL yang Dapat Bersih

Panduan Desain Teknis Ruang Bersih Pengisian Steril

Mengintegrasikan Panel Dinding dan Langit-langit di Ruang Bersih Pengisian Steril: Tekanan, FFU dan Permukaan HPL yang Dapat Bersih

Dalam lingkungan pengisian steril, panel dinding dan langit-langit tidak dapat dirancang sebagai paket terpisah. Kaskade tekanan, pasokan HEPA atau FFU, aliran udara kembali, permukaan HPL yang dapat dibersihkan, penetrasi yang disegel dan akses inspeksi harus bekerja sama untuk melindungi strategi kontrol kontaminasi.

steril pengisian ruang bersih integrasi langit-langit dinding ruang bersih Langit-langit ruang bersih FFU permukaan HPL yang dapat dibersihkan

TekananKontrol kebocoran melalui dinding, pintu dan langit-langit. FFU/HEPAKoordinasi akses pasokan, pengembalian dan layanan. HPLTinjau kebersihan dan kompatibilitas kimia. Lampiran 1Mendukung strategi kontrol kontaminasi.

Ruang bersih pengisian steril adalah sistem yang dikendalikan, bukan koleksi panel, lampu dan filter. Pertanyaan desain kritis adalah bagaimana setiap dinding, langit-langit, pintu, jalur kembali dan penetrasi layanan mempengaruhi arah aliran udara, stabilitas tekanan, pembersihan dan bukti kualifikasi.

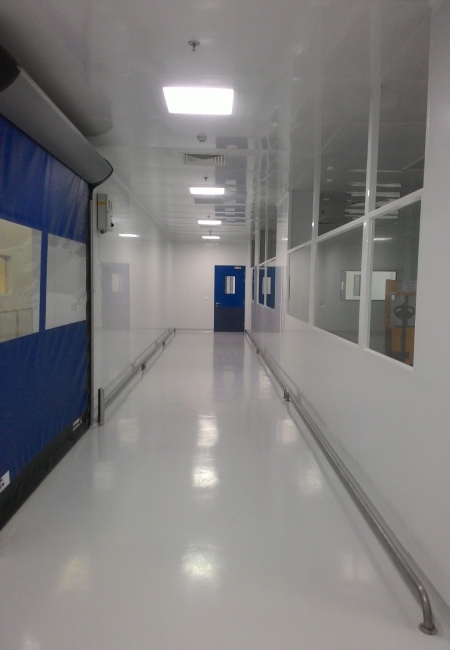

Steril mengisi koridor ruang bersih dengan panel dinding terintegrasi lampu langit-langit indikator tekanan dan pintu ruang bersih
Batas ruang bersih terintegrasi. Pintu, panel dinding, layanan langit-langit dan indikasi tekanan harus dikoordinasikan sebelum pemasangan area steril.

Integrasi Sistem

Paket Dinding dan Langit-langit Harus Berbagi Satu Logika Kontrol Kontaminasi

Dalam ruang dukungan pengisian steril, panel dinding menentukan batas dan zona tekanan yang dapat dibersihkan; langit-langit membawa HEPA diffuser, FFU, lampu, panel akses, sensor dan kadang-kadang kembali. Jika sistem ini dirancang secara terpisah, ruangan dapat mengembangkan tepi yang sulit dibersihkan, penetrasi yang tidak direncanakan, akses layanan yang diblokir atau hubungan tekanan yang tidak stabil.

Lampiran GMP UE 1 menekankan strategi kontrol kontaminasi untuk produk obat steril. Oleh karena itu amplop kamar harus mendukung kebersihan udara, pembersihan, desinfeksi, aliran personel, aliran bahan, pemeliharaan dan pemantauan lingkungan sebagai risiko yang terkait.

Ulasan desain Wonclean harus menyelaraskan ketinggian dinding, grid langit-langit, posisi FFU atau HEPA, jadwal pintu, kaskad tekanan, HPL atau permukaan dilapisi, melalui, kembali dan penetrasi layanan sebelum fabrikasi dimulai.

Tekanan dan Aliran Udara

Kaskade tekanan tergantung pada batas langit-langit ke dinding

ISO 14644-1 mengklasifikasikan ruang bersih berdasarkan konsentrasi partikel udara, sementara ISO 14644-3 mendukung metode uji ruang bersih seperti perbedaan tekanan, aliran udara dan tes kebocoran filter yang dipasang. Untuk area pengisian steril, hasil ini dipengaruhi oleh kualitas integrasi amplop.

Kaskade tekanan dapat gagal melalui jalur kecil: celah perimeter langit-langit, panel akses yang tidak disegel, kebocoran pintu, bingkai jendela, kotak listrik, bingkai melalui atau lengan utilitas. Kebocoran ini mungkin tidak terlihat selama konstruksi tetapi jelas selama penyeimbangan dan visualisasi asap.

Pemeriksaan integrasi ruang bersih pengisian steril.
Antarmuka Risiko teknis Metode kontrol
Sendi langit-ke-dinding Kebocoran, saku sisa dan pembersihan yang sulit. Gunakan rincian perimeter yang disegel, flush dan dapat diperiksa.
Modul FFU atau HEPA Filter bypass, aliran udara yang tidak rata atau akses layanan yang buruk. Koordinasi grid langit-langit, gasket, akses dan titik uji kebocoran.
HPL atau permukaan dinding yang dapat dibersihkan Kimia pembersihan dapat merusak tepi atau sendi. Tinjauan selesai, perlindungan tepi dan kompatibilitas desinfektan.
Pintu dan jendela bingkai Ledges, kebocoran dan pakaian gasket mempengaruhi tekanan dan pembersihan. Koordinat kedalaman bingkai, jalur sealant, kaca dan akses inspeksi.

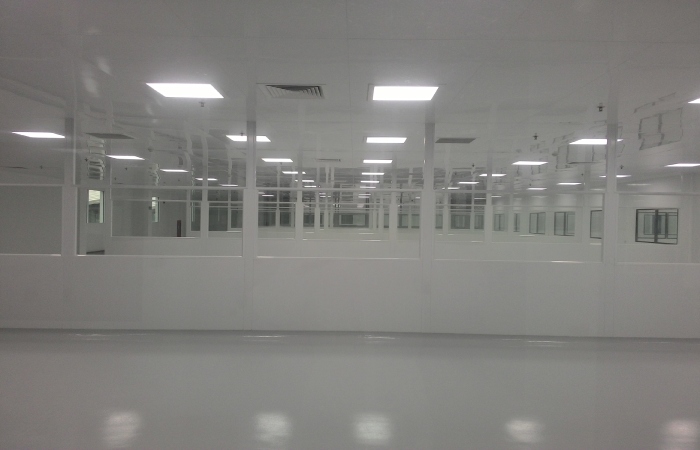

Jendela pengamatan ruang bersih panel dinding dan sistem langit-langit terintegrasi untuk area dukungan pengisian steril
Koordinasi dinding dan langit-langit pengamatan. Bingkai jendela, panel dinding dan layanan langit-langit harus selaras dengan persyaratan aliran udara, pembersihan dan pemantauan.

Langit-langit FFU dan HEPA

Lokasi FFU dan HEPA Harus direncanakan dengan rute pengembalian dan pemeliharaan

Tidak semua ruang pengisian steril menggunakan strategi langit-langit yang sama. Perlindungan Kelas Kritis A dapat disediakan oleh isolator, RABS atau aliran udara satu arah yang terlokalisasi, sementara daerah sekitarnya dapat menggunakan pasokan terminal HEPA atau FFU sesuai dengan strategi kontrol kontaminasi fasilitas. Tata letak langit-langit harus sesuai dengan risiko proses, bukan grid umum.

Lokasi modul FFU atau HEPA harus dikoordinasikan dengan jalur kembali, beban panas peralatan, bentuk ruangan, posisi operator, bukaan pintu dan titik pemantauan lingkungan. Akses layanan sama pentingnya: penggantian filter dan pengujian kebocoran harus mungkin tanpa merusak dinding dan langit-langit yang dapat dibersihkan.

Untuk suite pengisian steril, langit-langit harus ditinjau bersama dengan sistem dinding sehingga batas tekanan, lampu, peralatan pencemar atau pemadam kebakaran, sensor dan penetrasi kabel tidak menciptakan kontaminasi tersembunyi atau risiko kebocoran.

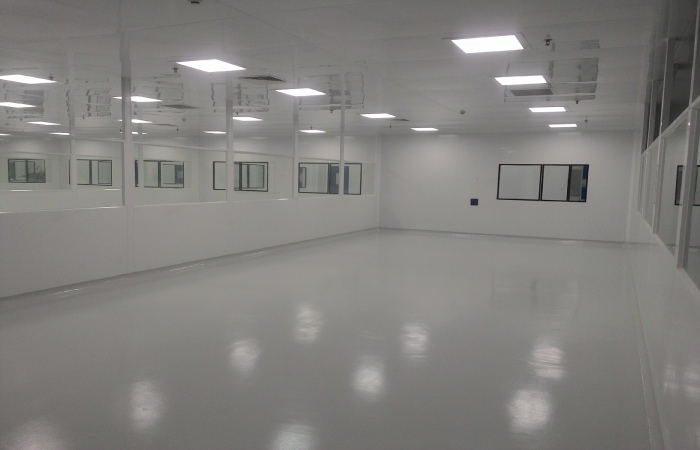

Outlet aliran udara langit-langit ruang bersih terintegrasi dengan panel dinding putih dan jendela pengamatan
Aliran udara langit-langit dan panel dinding. Pasokan HEPA atau FFU, pencahayaan, panel dinding dan jendela pengamatan harus mendukung satu aliran udara dan strategi pembersihan.

Permukaan HPL yang dapat dibersihkan

Permukaan HPL yang dapat dibersihkan membutuhkan tepi, sendi dan disinfektan Ulasan

HPL dapat menjadi permukaan dinding ruang bersih praktis ketika kelas, substrat, perlindungan tepi dan detail instalasi cocok dengan program pembersihan. Risiko jarang berada di tengah panel; biasanya terdedah tepi, sendi, penetrasi, sudut, coving dan antarmuka ke pintu atau jendela.

ASTM D1308 dan ASTM D543 adalah referensi yang berguna ketika membahas paparan kimia dan ketahanan bahan. Proyek harus tetap menentukan disinfektan aktual, waktu kontak, metode menghapus dan kriteria penerimaan.

Untuk area dukungan pengisian steril, sistem panel HPL atau dilapisi harus halus, tidak menumpahkan, kompatibel dengan kimia pembersihan dan mudah diperiksa setelah desinfeksi berulang kali. Sealants dan trim harus dipilih dengan perawatan yang sama seperti wajah panel.

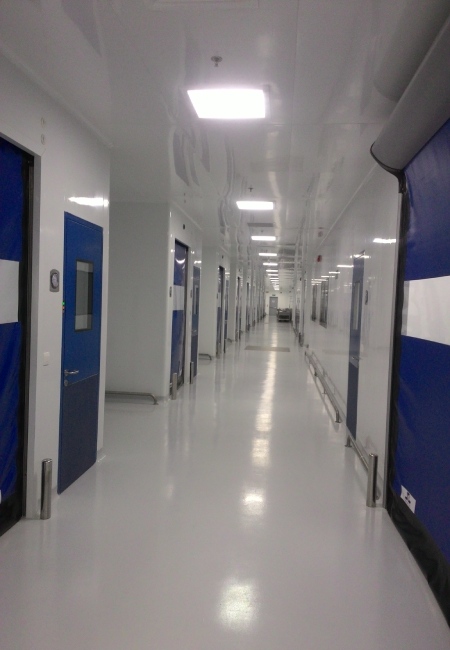

Koridor ruang bersih steril dengan panel dinding yang dapat dibersihkan pintu jendela dan antarmuka pasokan langit-langit
Pintu, jendela dan antarmuka langit-langit. Permukaan dinding, kaca, pintu dan langit-langit harus tetap dapat dibersihkan sambil menjaga batas tekanan.

Kesiapan Kualifikasi

Gambar Terpadu Mengurangi Kejutan Kualifikasi

ISO 14644-4 menghubungkan desain ruang bersih, konstruksi dan start-up. Untuk lingkungan pengisian steril, paket dinding dan langit-langit harus menghasilkan catatan siap kualifikasi: tata letak panel, grid langit-langit, jadwal HEPA / FFU, peta tekanan, jadwal pintu dan jendela, daftar penetrasi, data sealant, data bahan permukaan dan titik inspeksi.

Panduan pengolahan aseptik FDA juga menekankan kontrol ruang bersih sebagai bagian dari harapan CGMP untuk manufaktur obat steril. Untuk tim rekayasa, ini berarti ruangan harus dapat diuji dan dipelihara: visualisasi aliran udara, pemeriksaan tekanan, tes kebocoran filter terpasang di mana ditentukan, perilaku pemulihan dan inspeksi pembersihan seharusnya tidak diblokir oleh akses yang buruk.

Desain terbaik adalah salah satu di mana tim validasi dapat melacak setiap keputusan batas ruang bersih kembali ke alasan kontrol kontaminasi.

Periksa Fakta Teknis

Fakta yang Didukung Sumber yang Digunakan dalam Artikel Ini

Fakta yang digunakan Sumber Implikasi desain
Kelas ruang bersih didasarkan pada konsentrasi partikel udara. ISO 14644-1 Sistem dinding dan langit-langit harus mendukung kontrol dan verifikasi partikel.
Metode pengujian ruang bersih termasuk perbedaan tekanan dan pengujian kebocoran filter yang diinstal. ISO 14644-3 Filter langit-langit dan detail amplop kamar harus dapat diuji.
Desain ruang bersih dan start-up harus dikoordinasikan. ISO 14644-4 Panel dinding, grid langit-langit, pintu dan layanan harus ditinjau bersama.
Panduan manufaktur steril membutuhkan pemikiran kontrol kontaminasi. Lampiran GMP UE 1 Desain amplop harus mendukung CCS, pembersihan dan pemantauan.
Panduan pemrosesan aseptik menghubungkan kontrol ruang bersih dengan ekspektasi CGMP. Panduan pengolahan aseptik FDA Kontrol ruangan harus dapat diuji, dipelihara dan didokumentasikan.
Resistensi kimia permukaan harus diikat dengan kondisi paparan yang ditentukan. ASTM D1308 dan ASTM D543 HPL dan permukaan dilapisi harus diperiksa terhadap desinfektan dan frekuensi pembersihan.

Standar yang dirujuk

Standar Referensi dan Catatan Akses Publik

  • ISO 14644-1Halaman ISO resmi untuk klasifikasi kebersihan udara ruang bersih berdasarkan konsentrasi partikel.
  • ISO 14644-3halaman ISO resmi untuk metode uji ruang bersih.
  • ISO 14644-4halaman ISO resmi untuk desain ruang bersih, konstruksi dan start-up.
  • Lampiran GMP UE 1PDF resmi Komisi Eropa untuk pembuatan produk obat steril.
  • Panduan pengolahan aseptik FDAHalaman panduan resmi FDA untuk produk obat steril yang diproduksi oleh pengolahan aseptik.
  • ASTM D1308Halaman resmi ASTM untuk efek kimia pada selesai organik yang jelas dan berpigmen.
  • ASTM D543Halaman resmi ASTM untuk mengevaluasi ketahanan plastik terhadap reagen kimia. Teks ISO dan ASTM lengkap mungkin memerlukan pembelian atau akses yang berwenang.

FAQ (Pertanyaan umum)

FAQ Integrasi Dinding dan Langit-langit Pengisian Steril

Mengapa panel dinding dan langit-langit harus dirancang bersama?

Karena tekanan, aliran udara, pembersihan, akses layanan dan jalur kebocoran semua melintasi batas dinding-langit-langit. Desain terpisah dapat menciptakan celah, tepi atau titik uji yang tidak dapat diakses.

Apakah setiap ruang bersih pengisian steril membutuhkan FFU?

Tidak. Strategi langit-langit tergantung pada risiko proses, metode perlindungan Kelas A, kelas latar belakang, penggunaan isolator atau RABS, beban panas, pola aliran udara dan rencana pemeliharaan.

Apakah permukaan HPL cocok untuk area dukungan pengisian steril?

Mereka dapat cocok ketika kelas HPL, substrat, perlindungan tepi, sealant dan kompatibilitas pembersihan sesuai dengan disinfektan dan persyaratan inspeksi fasilitas.

Catatan apa yang membantu memenuhi syarat paket dinding dan langit-langit?

Catatan yang berguna termasuk tata letak panel, grid langit-langit, jadwal HEPA atau FFU, peta tekanan, jadwal pintu dan jendela, daftar penetrasi, data bahan, data sealant, tes filter yang diinstal dan catatan inspeksi.

Catatan Teknik Wonclean

Desain amplop di sekitar aliran udara, pembersihan dan bukti

Untuk pengisian steril ruang bersih, panel dinding dan langit-langit harus diperlakukan sebagai satu amplop yang dikendalikan. Ruang bersih akan lebih mudah diuji, dibersihkan dan dipelihara ketika batas tekanan, posisi FFU atau HEPA, permukaan HPL, pintu, jendela dan penetrasi dikoordinasikan lebih awal.

Referensi Wonclean yang berguna: sistem dinding ruang bersih, sistem langit-langit ruang bersih, unit filter kipas angin, panel sandwich ruang bersih, pintu ruang bersih, Hubungi Wonclean.
