Panel ruang bersih saluran

Gambaran Umum Sistem Panel Duct Cleanroom adalah papan pra-terisolasi untuk membuat saluran udara HVAC bersih - logam halus yang menghadap ke atas inti isolasi kaku, dengan perimeter galvanis untuk penyambungan flanged, dibuat dengan toleransi rata ≤ 2 mm / 2 m. Keuntungan utama: Isolasi bawaan: Inti mengisolasi dan mencegah kondensasi tidak perlu tertinggal terpisah. Bersih, Low-Leakage Airway: Interior halus, bebas debu dengan sendi yang kedap udara dan disegel. Ringan & Cepat untuk Membangun: Lebih ringan daripada saluran lembaran logam dan cepat memotong, melipat dan merakit di lokasi.

Isolasi bawaan:
Inti mengisolasi dan mencegah kondensasi - tidak perlu tertinggal secara terpisah.
Jalur Udara Bersih dan Rendah Kebocoran:
Interior yang halus dan bebas debu dengan sendi yang kedap udara dan disegel.
Cahaya & Cepat untuk Membangun:
Lebih ringan dari saluran lembaran logam dan cepat memotong, melipat dan merakit di lokasi.

Detail Produk

Panel saluran ruang bersih - Panel pra-terisolasi untuk saluran udara HVAC bersih

Panel Duct Cleanroom menggabungkan menghadap halus, isolasi kaku dan bingkai galvanis dalam satu papan pra-terisolasi. Ini membentuk saluran HVAC bersih dengan sendi kedap udara, gain panas rendah, kontrol kondensasi dan ≤ 2 mm / 2 m datar.

Dapatkan Kutipan Cepat & Lembar Spesifikasi → Chat di WhatsApp Balasan ≤ 24 jam · Spesifikasi & kutipan gratis

Apa itu Duct Cleanroom Panel?

A saluran panel ruang bersih menggantikan lembaran logam terpisah dan tertinggal dengan papan isolasi yang dihadapi. Panel dipotong, dilipat dan dilapisi ke saluran pasokan, kembali atau knalpot dengan saluran udara internal yang disegel dan bersih.

Isolasi bawaan menghindari serat yang terkena dan membatasi kondensasi. Permukaan halus menahan debu dan membersihkan untuk distribusi udara yang dikendalikan, sementara pilihan inti menyesuaikan isolasi dan kinerja api.

Bagian dari Wonclean panel sandwich ruang bersih rentang, panel saluran melengkapi dinding terisolasi dan panel langit-langit kami - seperti PU dan PIR panel - untuk amplop ruang bersih lengkap dan paket distribusi udara.

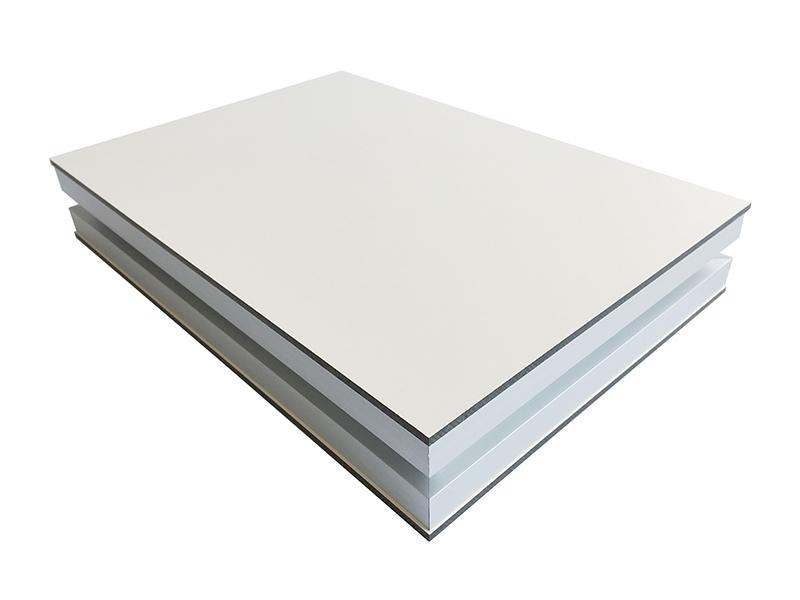

Panel ruang bersih saluran - pandangan perspektif dengan bingkai galvanis dan inti isolasi Panel saluran udara ruang bersih yang diisolasi sebelumnya - menghadap halus dan profil tepi

Anatomi Panel - Lapisan demi Lapisan

① Bahagian dalam menghadap - saluran udara halus, bebas debu, gesekan rendah
② Garis ikatan perekat struktural
③ Inti isolasi kaku - PU / PIR, anti-kondensasi
④ Garis ikatan perekat struktural
⑤ Terhadap luar - baja dilapisi / aluminium, stabil cuaca
⌷ Pembingkatan perimeter galvanis - sambungan flanged kaku
Isolasi bawaan Tidak ada serat dalam aliran udara Kedap udara, kebocoran rendah Berat ringan

Fitur Utama

✔ Isolasi termal bawaan ✔ Anti-kondensasi ✔ Jalur udara yang halus dan bebas debu ✔ Kedap udara, kebocoran udara rendah ✔ Tidak ada penumpahan serat ✔ Ringan, perakitan cepat ✔ Galvanis flanged penggabungan ✔ Ketebalan & ukuran khusus

Spesifikasi Teknis


Ketebalan panel standar 25 / 50 mm; ketebalan lainnya sepenuhnya disesuaikan
Ukuran panel Papan besar dipotong untuk ukuran saluran yang diperlukan; kustom atas permintaan
Berhadapan baja berlapis halus atau aluminium; permukaan dalam bersih, gesekan rendah
Inti Kaku PU / PIR busa isolasi, sel tertutup
Pengbingkai / penggabungan Perimeter baja galvanis; flanged, disegel sendi kedap udara
Konduktivitas termal Inti λ ≈ 0,022-0,023 W / (m · K); anti-kondensasi
Peringkat kebakaran Kelas B1 (inti PIR); Pilihan inti mineral kelas A tersedia
Kebocoran udara / interior Sendi disegel kebocoran rendah; halus, bebas debu, tidak ada penumpahan serat
Toleransi datar ≤ 2 mm / 2 m untuk sendi yang ketat dan meminimalkan celah
Standar / lead time EN 13501-1 · ISO 9001 · CE · Cina / Shanghai · ~ 10-25 hari

Konfigurasi standar yang ditunjukkan; inti, ketebalan, menghadap dan sertifikat disesuaikan per proyek - meminta lembar data lengkap & laporan uji.

Saluran Panel vs Saluran Lembar Logam Tradisional


Fitur Saluran Panel Wonclean Saluran Lembar GI Tradisional
Isolasi Dibangun dalam tidak ada lag terpisah Isolasi eksternal tambahan dibutuhkan
Kondensasi Menolak oleh inti Risiko pada logam telanjang dalam cold runs
Berat & kecepatan Ringan, cepat untuk memotong & merakit Lebih berat, lebih banyak dukungan & tenaga kerja
Kebersihan interior Halus, bebas debu, tidak ada serat jahitan; lapisan dapat menumpahkan serat

Di mana panel saluran digunakan

Pasokan & saluran udara kembali
Saluran distribusi HVAC ruang bersih.

Koneksi AHU & FFU
Menghubungkan pengendali udara ke Grid langit-langit FFU dan terminal.
Saluran knalpot & udara segar
Farmasi dan elektronik knalpot atau make-up udara.
Makanan & lingkungan yang dikendalikan
Fasilitas makanan, bioteknologi dan kontrol suhu.

Dari Spesifikasi ke Situs - 4 Langkah

01
Tentukan
Konfirmasikan ukuran, inti, ketebalan, peringkat dan aliran udara.

02
Produksi
Target produksi ≤ 2 mm / 2 m rata.
03
Paket & kapal
Panel kapal dilindungi dan dikemas.
04
Membuat & menginstal
Potong, flange dan segel dengan dukungan teknis.

FAQ Ahli tentang Panel Ruang Bersih Saluran

Mengapa menggunakan saluran panel daripada saluran lembaran logam galvanis?

Isolasi terpadu menghilangkan keterlambatan terpisah dan mengurangi kondensasi. Papan ringan berkumpul dengan cepat menjadi saluran yang halus dan bocor rendah.

Apakah ini mencegah kondensasi pada saluran udara dingin?

- Ya, aku tahu. Inti sel tertutup sekitar λ 0,022-0,023 W/m·K dan sendi tertutup mempertahankan penghalang uap.

Rating api apa yang tersedia?

PIR mencapai Kelas B1; opsi inti mineral kelas A tersedia di mana tidak terbakar diperlukan.

Seberapa bersih saluran napas dalam, dan apakah bocor?

Saluran udara yang halus dan bebas serat dan flange yang disegel membatasi debu dan kebocoran, mendukung tekanan dan aliran udara yang stabil.

Bisakah Anda menyediakan ukuran saluran dan ketebalan?

Papan tersedia dalam ketebalan 25/50 mm atau khusus dengan inti PU atau PIR, dipotong sesuai dengan jadwal saluran yang diperlukan.

Apa waktu memimpin dan pesanan minimum?

Waktu memimpin khas adalah 10-15 hari untuk sampel atau pesanan kecil dan 20-25 hari untuk wadah penuh, tunduk pada spesifikasi.

Siap untuk Spesifikasi Panel Ruang Bersih Saluran Anda?

Kirim ukuran saluran, inti, ketebalan, kelas api dan aliran udara untuk jadwal panel, laporan dan kutipan. Jawaban biasa dalam waktu 24 jam.
