Panduan Penyebaran Ruang Bersih Semikonduktor Prefabrik: Dari Ruang Bersih Prefabrik ke ACH dan Zoning Tekanan

Panduan Penyebaran Teknis Semiconductor Cleanroom

Panduan Penyebaran Ruang Bersih Semikonduktor Prefabrik: Dari Ruang Bersih Prefabrik ke ACH dan Zoning Tekanan

Sebuah ruang bersih prefabrikasi dapat memperpendek jadwal proyek semikonduktor, tetapi masih harus direkayasa, diinstal dan memenuhi syarat sebagai amplop ruang bersih yang dikendalikan. Pertanyaan kritis bukan hanya kecepatan panel dan pengiriman modul; mereka adalah jalur aliran udara, asumsi ACH, zona tekanan, kontrol kebocoran dan kesiapan verifikasi.

ruang bersih prefab ruang bersih semikonduktor Zonasi tekanan amplop ruang bersih

PrefabMembangun dinding, langit-langit dan antarmuka layanan yang dapat diulang. ACHGunakan perubahan udara sebagai input desain, bukan sebagai bukti kelas. TekananTentukan jalur kaskad dan kebocoran dari kamar ke kamar. PembangunanRencana pemeriksaan gaya IQ / OQ sebelum panel kapal.

Untuk fasilitas semikonduktor, prefabrikasi berguna ketika paket ruang bersih diperlakukan sebagai sistem yang dikendalikan: sendi panel, kembali lantai yang diangkat, pasokan FFU atau AHU, kaskad tekanan, interlock pintu, penetrasi layanan dan catatan pengoperasian semua harus sesuai dengan niat desain yang sama.

Panduan Penyebaran Ruang Bersih Semikonduktor Prefabrik: Dari Ruang Bersih Prefabrik ke ACH dan Zoning Tekanan

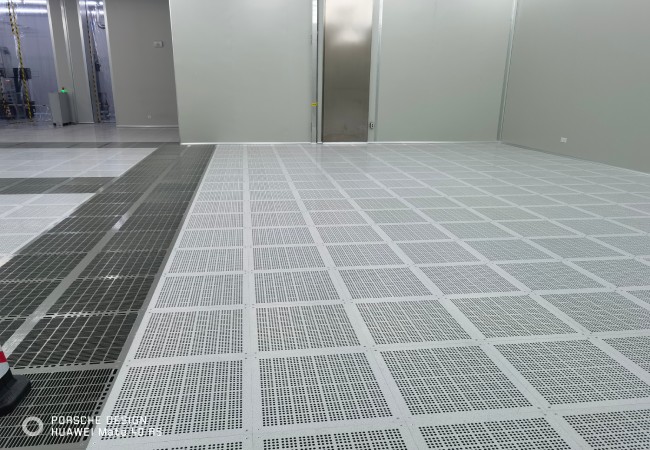

Zona ruang bersih setelah pemasangan amplop. Lantai kembali yang ditingkatkan, pintu, panel dinding dan layanan langit-langit harus dikoordinasikan sebelum keseimbangan akhir.

Logika Penyebaran

Kecepatan Prefab Hanya Berfungsi Ketika Antarmuka Beku Awal

Ruang bersih prefab tidak menghapus pekerjaan desain; Ini memindahkan sebagian besar koordinasi sebelumnya. Pemilik semikonduktor harus membekukan target klasifikasi ruangan, beban panas alat, sensitivitas AMC, knalpot proses, strategi udara kembali, penetrasi layanan dan rute akses sebelum paket dinding dan langit-langit dibuat.

ISO 14644-4 mengatasi desain ruang bersih, konstruksi dan start-up. Untuk ruang bersih prefabrikasi, ini berarti gambar modul, ketinggian panel, jaring langit-langit, jadwal pintu dan tanggung jawab pengoperasian harus ditinjau sebagai satu paket, bukan sebagai perdagangan konstruksi yang terpisah.

Wonclean dapat mengkoordinasikan dinding ruang bersih modular, sistem langit-langit, FFU, pintu, jendela dan antarmuka melalui sehingga bagian yang dibangun pabrik mengurangi ketidakpastian situs alih-alih menciptakan pekerjaan ulang tersembunyi.

ACH dan Airflow

ACH Adalah Input Desain, Bukan Jaminan Kelas Ruang Bersih

Perubahan udara per jam membantu ukuran aliran udara pasokan, tetapi ACH sendiri tidak membuktikan kebersihan ISO. Sebuah ruangan dengan ACH tinggi masih dapat gagal jika jalur kembali diblokir, sumber partikel tidak terkendali, filter bocor, atau sirkuit pendek aliran udara dari pasokan ke kembali.

ISO 14644-1 mengklasifikasikan ruang bersih berdasarkan konsentrasi partikel udara. ISO 14644-3 mencakup metode uji yang mendukung verifikasi, termasuk aliran udara, perbedaan tekanan dan tes kebocoran sistem filter yang dipasang. Untuk ruang semikonduktor prefabrikasi, tujuan praktis adalah untuk membuat ACH, cakupan FFU dan jalur kembali dapat diukur setelah instalasi.

Pemeriksaan penyebaran yang menghubungkan desain ruang bersih prefab ke kualifikasi situs.
Barang Mengapa itu penting Periksa situs
Asumsi ACH Mengatur kapasitas aliran udara tetapi tidak kelas partikel dengan sendirinya. Ukur volume pasokan, pemulihan ruangan dan hasil partikel.
Jalan Kembali Mengontrol pola menyapu dan stabilitas tekanan. Periksa lantai yang ditingkatkan, pengembalian dinding atau saldo pembukaan pengembalian rendah.
Pemasangan filter Kebocoran dapat melewati pengiriman udara bersih. Lakukan pengujian kebocoran filter yang diinstal di mana ditentukan.
Kontrol pintu dan kebocoran Kebocoran yang tidak terkontrol memecahkan kaskad tekanan. Periksa segel pintu, interlock dan bukaan transfer.

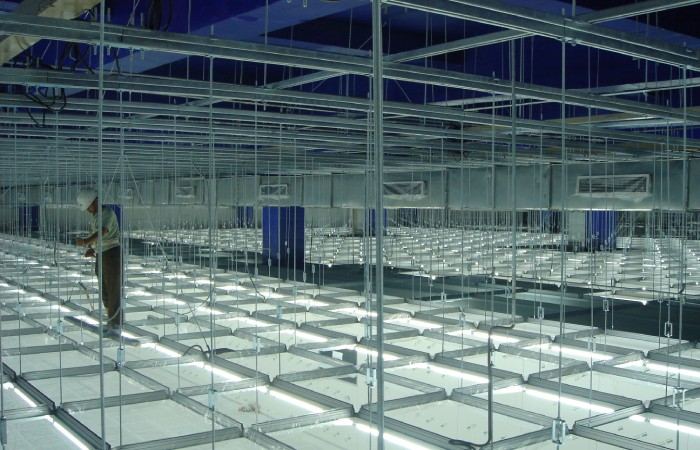

Jaringan layanan langit-langit ruang bersih semikonduktor prefabrikasi yang dipasang di atas panel ruang bersih
Koordinasi langit-langit dan jaringan layanan. Penyebaran ruang bersih prefabrikasi harus mengunci posisi FFU, pencahayaan, gantungan dan akses layanan sebelum instalasi situs.

Zonasi Tekanan

Zoning Tekanan Harus Cocok dengan Risiko Alat dan Aliran Orang

Zonasi tekanan bukanlah panah dekoratif pada tata letak. Ini adalah hubungan yang dikendalikan kebocoran antara kamar, koridor, kunci udara, ruang dukungan proses dan pengejaran utilitas. Fasilitas semikonduktor sering membutuhkan tekanan positif untuk perlindungan partikel, tetapi knalpot lokal, penanganan kimia atau ruang dukungan berbahaya mungkin membutuhkan strategi yang berbeda.

Ruang bersih prefab harus menentukan titik pengaturan tekanan, interlock pintu, jendela transfer, aliran udara kembali, offset knalpot dan batas alarm sebelum modul tiba di lokasi. Jika ini ditinggalkan sampai commissioning, proyek mungkin membutuhkan penetrasi dinding atau perubahan keseimbangan yang mengalahkan keuntungan kecepatan.

Untuk area produksi dengan alat proses yang sensitif, tinjauan zona tekanan harus mencakup rute pemeliharaan. Teknisi layanan membuka panel, pintu atau ubin lantai yang diangkat dapat sementara mengubah kaskad jika strategi akses tidak dipertimbangkan.

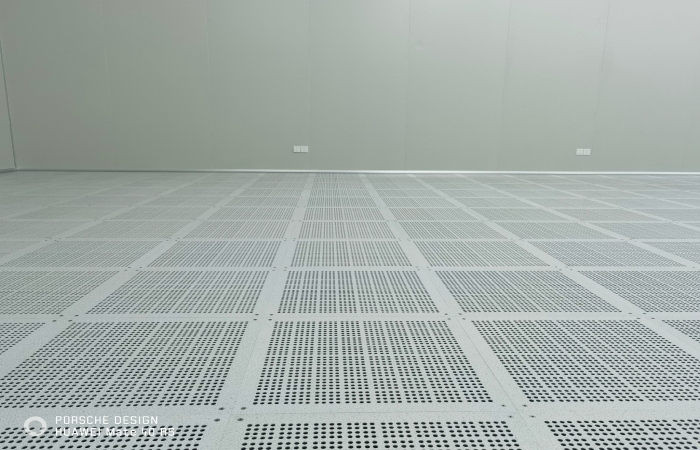

Ruang bersih semikonduktor mengangkat detail lantai kembali untuk zonasi aliran udara dan kontrol tekanan
Kembalikan detail aliran udara. Lantai kembali yang ditingkatkan dan pengembalian dinding mempengaruhi efektivitas ACH, stabilitas tekanan dan perilaku pemulihan ruang bersih.

Kesiapan Start-Up

Pabrik Prefabrikasi Harus Feed Situs Kualifikasi

Paket ruang bersih prefabrikasi terbaik meninggalkan pabrik dengan gambar yang dapat dilacak dan logika instalasi yang mendukung kualifikasi situs. Catatan yang direkomendasikan termasuk data material, tata letak panel, gambar grid langit-langit, jadwal FFU, rincian pintu dan jendela, data gasket dan sealant, daftar penetrasi, daftar antarmuka listrik dan titik inspeksi.

Pada start-up situs, tim harus mengkonfirmasi instalasi fisik sebelum mengejar hasil uji ruang bersih: kerusakan panel, selesai sendi, ayunan pintu, perilaku interlock, leveling langit-langit, tempat duduk filter, volume aliran udara, tekanan ruang dan tren pemulihan harus diperiksa dalam urutan yang dikendalikan.

ISO 14644-16 Mengatasi efisiensi energi di ruang bersih. Untuk ruang bersih semikonduktor, koordinasi awal aliran udara dan tekanan dapat mengurangi kebutuhan untuk mengkompensasi kebocoran dengan kelebihan daya kipas.

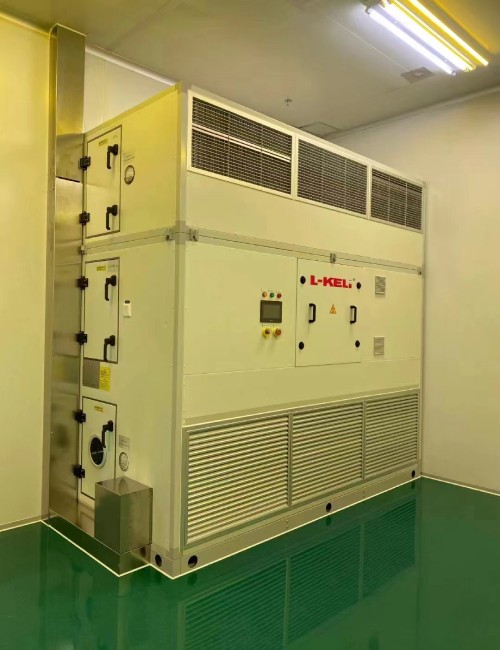

Unit penanganan udara ruang bersih yang digunakan untuk kontrol ACH dan pemotongan tekanan dalam penyebaran ruang bersih prefab
Pengendalian udara dan kontrol ACH. Kapasitas aliran udara, peredam keseimbangan dan kontrol tekanan harus diintegrasikan dengan amplop prefabrikasi.

Periksa Fakta Teknis

Fakta yang Didukung Sumber yang Digunakan dalam Artikel Ini

Fakta yang digunakan Sumber Implikasi penyebaran
Kelas ruang bersih didasarkan pada konsentrasi partikel udara, bukan ACH saja. ISO 14644-1 ACH harus diverifikasi dengan pengujian partikel dan perilaku aliran udara.
Pengujian ruang bersih mencakup aliran udara, perbedaan tekanan dan metode kebocoran sistem filter yang dipasang. ISO 14644-3 Antarmuka prefab harus siap untuk tes situs yang dapat diukur.
Desain ruang bersih, konstruksi dan start-up harus terhubung. ISO 14644-4 Prefabrikasi pabrik harus menjaga niat desain yang didokumentasikan.
Ruang bersih hemat energi tergantung pada permintaan aliran udara yang dikendalikan dan pengurangan kebocoran. ISO 14644-16 Zonasi tekanan seharusnya tidak mengandalkan kelebihan daya kipas untuk menutupi kebocoran.

Standar yang dirujuk

Standar Referensi dan Catatan Akses Publik

  • ISO 14644-1Halaman ISO resmi untuk klasifikasi kebersihan udara ruang bersih berdasarkan konsentrasi partikel.
  • ISO 14644-3halaman ISO resmi untuk metode uji ruang bersih.
  • ISO 14644-4halaman ISO resmi untuk desain ruang bersih, konstruksi dan start-up.
  • ISO 14644-16Halaman resmi ISO untuk efisiensi energi ruang bersih. Teks ISO lengkap mungkin memerlukan pembelian atau akses yang sah.

FAQ (Pertanyaan umum)

FAQ Ruang Bersih Semikonduktor Prefab

Apakah ruang bersih prefabrikasi secara otomatis memenuhi kelas ISO?

Tidak. Prefabrikasi meningkatkan kontrol konstruksi, tetapi kelas ISO masih harus diverifikasi dengan pengujian partikel di bawah keadaan pendudukan dan kondisi operasi yang disepakati.

Apakah ACH cukup untuk ukuran ruang bersih semikonduktor?

ACH berguna, tetapi harus dipasangkan dengan pola aliran udara, jalur kembali, beban panas, kontrol sumber partikel, seleksi filter, tata letak alat dan pemotongan tekanan.

Apa yang harus diperbaiki sebelum produksi ruang bersih prefab?

Perbaiki tata letak ruangan, target ISO, jaringan langit-langit, strategi FFU atau AHU, jadwal pintu, penetrasi layanan, kaskad tekanan, antarmuka bahan dan tanggung jawab uji commissioning.

Mengapa zona tekanan penting dalam penyebaran prefab?

Karena sendi panel, pintu, kembali, bukaan transfer dan offset knalpot dibangun ke dalam paket. Jika zona tekanan dikoreksi terlambat, pekerjaan ulang situs dapat menghapus keuntungan jadwal prefabrikasi.

Catatan Teknik Wonclean

Perlakukan Prefab sebagai Sistem Siap Kualifikasi

Ruang bersih semikonduktor prefabrikasi yang sukses bukan hanya instalasi panel dinding yang lebih cepat. Ini adalah sistem kontrol amplop, aliran udara dan tekanan yang terkoordinasi yang tiba dengan lebih sedikit yang tidak diketahui dan tanggung jawab commissioning yang lebih jelas.

Referensi Wonclean yang berguna: ruang bersih modular, sistem langit-langit ruang bersih, unit filter kipas angin, Hubungi Wonclean.
