Mengapa Garis Semikonduktor Butuh Langit-langit Ruang Bersih yang Dapat Dijalankan: Stabilitas Tekanan, Pemeliharaan FFUM dan Kontrol Downtime

Analisis Teknis Akses Langit-langit Semikonduktor

Mengapa Garis Semikonduktor Butuh Langit-langit Ruang Bersih yang Dapat Dijalankan: Stabilitas Tekanan, Pemeliharaan FFU dan Kontrol Downtime

Langit-langit ruang bersih yang dapat berjalan bukan hanya jaringan langit-langit yang lebih kuat. Dalam jalur semikonduktor, itu menjadi platform pemeliharaan untuk FFU, filter, lampu, kabel dan perangkat pemantauan sambil melindungi zona bersih di bawah ini dari akses yang tidak perlu, fluktuasi tekanan dan penundaan pemulihan.

langit-langit ruang bersih yang dapat berjalan Pemeliharaan FFU langit-langit ruang bersih semikonduktor ruang bersih modular

AksesLayanan FFU dan lampu tanpa membuka zona bersih. TekananMengurangi pembukaan pintu yang tidak terkontrol dan gangguan. BebanVerifikasi grid, gantung dan panel untuk gerakan layanan. Waktu aktifMempendek jendela pemeliharaan dan risiko pemulihan.

Daerah produksi semikonduktor sering menempatkan alat sensitif partikel di bawah layanan langit-langit yang padat. Ketika penggantian filter, pemecahan masalah FFU atau kerja kabel membutuhkan personel untuk memasuki ruang proses, ruang bersih mungkin membutuhkan gaun, perlindungan alat, pemulihan partikel dan verifikasi ulang. Langit-langit yang dapat berjalan yang ditentukan dengan benar memindahkan sebagian besar pekerjaan itu ke lapisan layanan yang dikendalikan di atas ruangan.

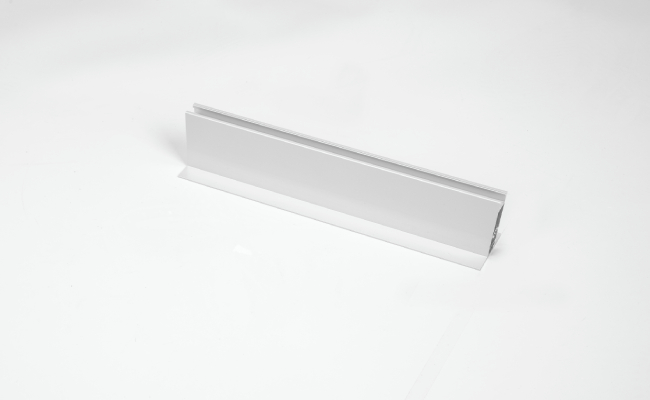

Profil aluminium langit-langit ruang bersih yang dapat berjalan untuk FFU dan dukungan panel
Profil beban langit-langit yang dapat berjalan. Jalur beban, leveling dan penyelarasan modul harus diperiksa sebelum FFU, lampu dan panel akses diperbaiki di tempat.

Logika Akses Ruang Bersih

Langit-langit yang dapat berjalan memisahkan pekerjaan layanan dari ruang proses

Di ruang bersih semikonduktor, permukaan yang paling sensitif mungkin bukan dinding atau lantai. Mungkin jalur udara di atas wafer, retikel, peralatan dukungan litografi, alat inspeksi atau jalur kemasan. Jika pekerjaan pemeliharaan dapat dilakukan dari atas langit-langit, ruang bersih di bawah dapat tetap lebih stabil selama layanan rutin.

Ini hanya berfungsi ketika langit-langit direkayasa sebagai platform layanan, bukan ketika panel ringan biasa berjalan secara santai. Proyek harus menentukan asumsi beban hidup, rute akses, jarak suspensi, bukaan layanan, kebijakan perlindungan jatuh, kaku panel, kompresi gasket dan prosedur pemeliharaan sebelum pengadaan.

Sistem langit-langit ruang bersih Wonclean dapat dikoordinasikan dengan FFU, grid T-bar, lampu, panel akses, papan langit-langit dan antarmuka dinding sehingga paket langit-langit mendukung kinerja ruang bersih dan pemeliharaan praktis.

Stabilitas Tekanan

Stabilitas Tekanan Tergantung pada Langit-langit, Bukan Hanya AHU

Kaskade tekanan ruang bersih dibangun dari pasokan, pengembalian, knalpot, kebocoran pintu dan ketatan amplop. Jika panel langit-langit mengangkat, kursi gasket bocor atau penetrasi kabel tidak disegel, sebuah ruangan dapat mengapung bahkan ketika unit penanganan udara seimbang dengan benar.

ISO 14644-3 mencakup metode uji ruang bersih seperti perbedaan tekanan, aliran udara dan kebocoran sistem filter yang dipasang. Untuk langit-langit yang dapat berjalan, ini berarti struktur harus menjaga logika penyegelan yang sama setelah orang, alat dan suku cadang bergerak melalui lapisan layanan.

Keputusan langit-langit yang dapat berjalan yang mempengaruhi tekanan dan kontrol pemeliharaan.
Keputusan Risiko ruang bersih Kontrol rekayasa
Rating beban langit-langit Penyimpangan grid dapat mengganggu kompresi gasket. Verifikasi gantung, profil dan rute berjalan dengan asumsi beban proyek.
Penetrasi Layanan Kabel dan celah pipa dapat melewati kontrol tekanan. Gunakan lengan, sealant dan titik inspeksi sebelum kualifikasi.
Rute penggantian FFU Masuk ruangan dapat memicu pemulihan partikel dan downtime. Desain akses sisi kamar atau sisi layanan dengan sengaja.

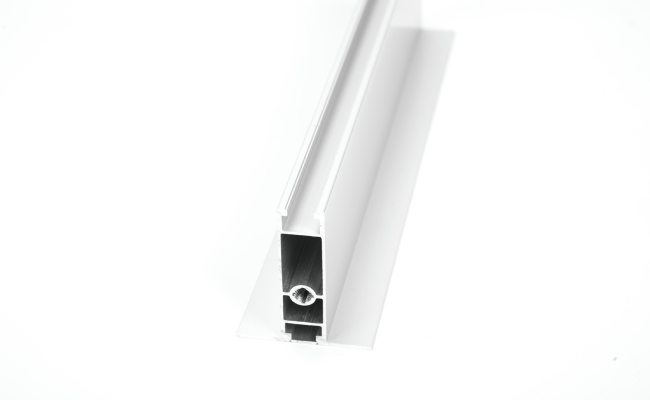

Profil langit-langit ruang bersih aluminium yang menanggung beban untuk sistem langit-langit FFU yang dapat berjalan
Detail profil bantalan beban. Langit-langit yang dapat berjalan tergantung pada kekakuan profil, suspensi, leveling dan antarmuka gasket yang stabil.

Pemeliharaan FFU

Pemeliharaan FFU Harus Direncanakan Sebelum Tata letak Langit-langit Beku

Pemeliharaan FFU bukan hanya tugas listrik atau filter. Ini adalah peristiwa kontrol kontaminasi. Perubahan filter, layanan motor, kerja kabel dan keseimbangan udara dapat melepaskan partikel atau mengganggu aliran udara. Jika setiap intervensi membutuhkan pekerjaan di dalam zona bersih, fasilitas mungkin membutuhkan pengujian ganti berulang kali, pembersihan jalur dan pemulihan.

Langit-langit yang dapat berjalan dapat menempatkan akses FFU, baki kabel, panel kontrol dan titik inspeksi di atas zona bersih. Namun, lapisan layanan harus cukup besar untuk pergerakan dan dokumentasi yang aman. Ruang sempit yang secara teknis dapat berjalan tetapi sulit digunakan masih akan menciptakan penundaan.

ISO 29463-1 memberikan kerangka kerja untuk klasifikasi filter efisiensi tinggi. Dalam proyek ruang bersih, kelas filter harus dipasangkan dengan kontrol kebocoran instalasi, catatan penggantian dan desain langit-langit yang memungkinkan filter untuk dilayani tanpa merusak segel.

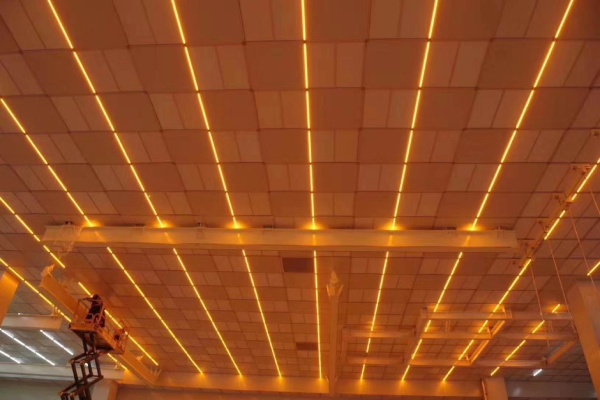

Grid langit-langit ruang bersih dengan peralatan pencahayaan dan akses terintegrasi untuk perencanaan pemeliharaan
Perencanaan akses layanan. Platform pemeliharaan, pencahayaan langit-langit dan tata letak grid harus dikoordinasikan sehingga pekerjaan dapat dilakukan dengan aman tanpa mengganggu ruang bersih di bawah ini.

Kontrol downtime

Kasus Bisnis Kurang Downtime, Bukan Hanya Lebih Mudah Berjalan

Jalur semikonduktor mahal untuk dihentikan. Langit-langit yang memungkinkan layanan yang direncanakan dari atas dapat mengurangi paparan kontaminasi, memperpendek jendela pemeliharaan dan membuat penggantian suku cadang lebih dapat diprediksi. Ruang bersih masih membutuhkan prosedur yang didokumentasikan, tetapi langit-langit dapat menghapus banyak entri ruangan yang dapat dihindari.

ISO 14644-16 Mengatasi efisiensi energi di ruang bersih. Untuk langit-langit berbasis FFU, filter yang dapat dipelihara, pengembalian bersih dan zona kipas yang dikendalikan membantu menjaga aliran udara efisien dari waktu ke waktu daripada mengkompensasi filter yang tersumbat atau akses yang buruk dengan kecepatan kipas yang berlebihan.

Tinjauan desain terbaik mengajukan empat pertanyaan praktis: siapa yang perlu mengakses langit-langit, berapa sering, dengan alat apa, dan apa yang harus tetap disegel saat pekerjaan itu dilakukan?

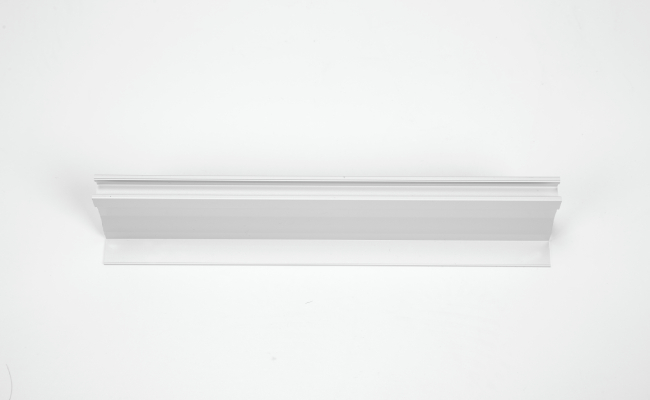

Detail profil langit-langit FFU ruang bersih untuk penyegelan dan penyelarasan modul pemeliharaan
Detail antarmuka langit-langit FFU. Akses filter, penyelarasan grid, kompresi segel dan rute penggantian harus ditinjau sebagai satu strategi pemeliharaan.

Periksa Fakta Teknis

Fakta yang Didukung Sumber yang Digunakan dalam Artikel Ini

Fakta yang digunakan Sumber Implikasi desain
Klasifikasi ruang bersih didasarkan pada konsentrasi partikel udara. ISO 14644-1 Pekerjaan layanan langit-langit seharusnya tidak membuat pemulihan partikel lebih sulit.
Pengujian ruang bersih mencakup aliran udara, tekanan dan metode kebocoran sistem filter yang dipasang. ISO 14644-3 Gerakan langit-langit yang dapat berjalan tidak boleh mengkompromikan kinerja segel dan tekanan.
Desain ruang bersih harus menghubungkan persyaratan, konstruksi dan start-up. ISO 14644-4 Beban akses dan rute layanan harus ditentukan sebelum instalasi.
Klasifikasi filter harus didukung oleh kerangka pengujian dan penandaan yang diakui. ISO 29463-1 Seleksi FFU harus diikat dengan catatan filter dan rincian instalasi yang dapat dipelihara.

Standar yang dirujuk

Standar Referensi dan Catatan Akses Publik

  • ISO 14644-1Halaman ISO resmi untuk klasifikasi kebersihan udara ruang bersih berdasarkan konsentrasi partikel.
  • ISO 14644-3halaman ISO resmi untuk metode uji ruang bersih.
  • ISO 14644-4halaman ISO resmi untuk desain ruang bersih, konstruksi dan start-up.
  • ISO 29463-1 : halaman ISO resmi untuk klasifikasi filter efisiensi tinggi.
  • ISO 14644-16halaman ISO resmi untuk bimbingan efisiensi energi ruang bersih. Teks ISO lengkap mungkin memerlukan pembelian atau akses yang sah.

FAQ (Pertanyaan umum)

FAQ Langit-langit Ruang Bersih Berjalan

Apakah setiap langit-langit ruang bersih dapat berjalan?

Tidak. Langit-langit yang dapat berjalan harus dirancang dan diverifikasi untuk beban layanan yang diharapkan, rute akses, titik suspensi dan perilaku panel. Panel langit-langit standar tidak boleh diperlakukan sebagai berjalan tanpa persetujuan rekayasa.

Apakah langit-langit yang dapat berjalan meningkatkan klasifikasi ISO?

Ini tidak menggantikan desain aliran udara atau filtrasi. Nilainya tidak langsung: dapat mengurangi masuknya ruangan, mendukung segel stabil dan membuat pemeliharaan FFU kurang mengganggu, yang membantu ruangan mempertahankan kinerja yang diverifikasi.

Haruskah FFU dilayani dari atas atau dari bawah?

Kedua pendekatan dapat bekerja. Keputusan tergantung pada kelas kamar, ketinggian langit-langit, jenis filter, toleransi penutupan, ruang layanan yang tersedia dan prosedur kontrol kontaminasi.

Apa yang harus diperiksa sebelum memasang langit-langit berjalan kaki?

Periksa beban grid, jarak suspensi, berat FFU, kaku panel, kompresi gasket, rute layanan, akses pencahayaan, baki kabel, aturan keamanan dan titik uji pengoperasian.

Catatan Teknik Wonclean

Desain Langit-langit sebagai Sistem Ruang Bersih yang Dapat Diperhatikan

Untuk jalur semikonduktor, langit-langit yang dapat berjalan harus ditentukan bersama dengan jadwal FFU, jaringan langit-langit, kaskad tekanan, jalur udara kembali, pencahayaan, kabel kontrol dan rencana kualifikasi. Ketika item-item ini dipisahkan, konflik kecil menjadi downtime selama layanan.
