Tool-Install Ready Modular Cleanrooms untuk Semiconductor Fabs: Utilitas Chases, Penetrasi Panel dan Risiko Start-Up

Analisis Teknis Alat Semikonduktor-Instal Cleanrooms

Tool-Install Ready Modular Cleanrooms untuk Semiconductor Fabs: Utilitas Chases, Penetrasi Panel dan Risiko Start-Up

Ruang bersih modular siap dipasang alat direncanakan sekitar saat peralatan proses memasuki pabrik. Panel dinding, penetrasi layanan, pengejaran utilitas, jaringan langit-langit FFU dan catatan inspeksi harus dikoordinasikan sebelum pindah, atau ruang bersih dapat terlihat lengkap sambil masih menciptakan risiko start-up.

ruang bersih modular panel ruang bersih modular Grid langit-langit FFU unit filter kipas angin

AlatCadangan jejak kaki, clearance dan jalan pindah. UtilitasKoordinasi gas, knalpot, saluran air, listrik dan rute data. amplopPenetrasi rinci tanpa kehilangan stabilitas tekanan. PembangunanSiapkan bukti untuk tes aliran udara, tekanan dan filter.

Perbedaan antara ruang bersih modular generik dan ruang bersih modular siap dipasang alat bukanlah bahan panel saja. Ini adalah disiplin koordinasi. Alat semikonduktor sering datang dengan persyaratan koneksi yang ketat, zona aliran udara yang sensitif, beban panas, titik knalpot, masalah getaran dan kebutuhan akses layanan. Jika antarmuka ini diperlakukan sebagai pekerjaan situs terlambat, amplop ruang bersih menjadi sumber pengeboran, pengerjaan ulang dan risiko kontaminasi.

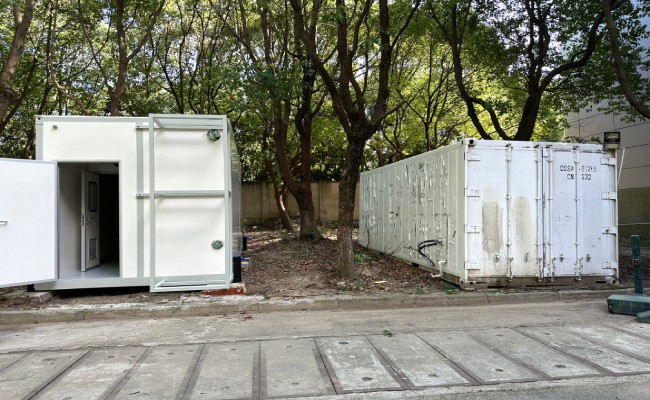

Unit ruang bersih modular yang dibangun pabrik nyata diadakan di luar ruangan sebelum penyebaran siap pemasangan alat
Foto proyek nyata. Unit ruang bersih modular yang dibangun pabrik menunjukkan akses eksternal dan kandang prefabrikasi sebelum pemasangan ruang bersih.

Perencanaan Jejak Alat

Membekukan Matrix Alat Sebelum Membekukan Grid Panel

Untuk proyek semikonduktor, jaringan panel ruang bersih harus diperiksa terhadap peralatan proses, bangku metrologi, keranjang transfer, akses pemeliharaan dan posisi alat masa depan. Jaringan modul yang tampak efisien pada rencana lantai dapat menjadi mahal jika lengan utilitas kemudian mendarat di belakang alat, jika ayunan pintu memblokir rute pemeliharaan, atau jika sendi panel bertentangan dengan penetrasi layanan penggunaan tinggi.

ISO 14644-4 bingkai penciptaan ruang bersih sekitar persyaratan, desain, konstruksi dan start-up. Dalam ruang bersih yang diinstal alat, ini berarti spesifikasi persyaratan pengguna harus mencakup clearance alat, zona hook-up, utilitas, knalpot, peta tekanan, jalur kembali udara, akses layanan langit-langit dan ekspektasi dokumentasi sebelum paket modular dirilis.

Panel ruang bersih modular Wonclean dapat mendukung penyebaran cepat, tetapi proyek tercepat biasanya adalah yang menghindari pemotongan terlambat. Setiap penetrasi harus memiliki alasan, lokasi, metode penyegelan dan langkah inspeksi.

Utilitas Chases

Gunakan Utilitas Chases untuk menjaga pekerjaan layanan keluar dari zona bersih

Sebuah pengejaran utilitas dapat memisahkan aktivitas layanan yang sering dari zona proses yang lebih bersih. Ini dapat membawa distribusi listrik, data, gas, vakum, knalpot, air dingin, saluran air, kabel pemantauan atau kontrol ruang bersih tergantung pada proses. Tujuannya bukan menyembunyikan layanan. Tujuannya adalah menjaga mereka dapat diakses tanpa berulang kali membuka amplop ruang bersih.

Logika koordinasi alat-instalasi untuk ruang bersih modular semikonduktor.
Antarmuka Risiko jika terlambat Respon desain
Gas dan knalpot hook-up Pemotongan lapangan, jalur kebocoran dan penundaan jadwal. Lengan yang terletak sebelumnya, akses pengejar dan rincian segel yang diverifikasi.
Rute listrik dan data Kembatan kabel di atas langit-langit atau di dalam kekosongan dinding. Lapangan balap khusus, tetes yang dilabel dan kapasitas cadangan.
Akses pemeliharaan Pembukaan ruang bersih yang tidak direncanakan selama start-up. Panel akses sisi layanan dan urutan pembukaan yang didokumentasikan.

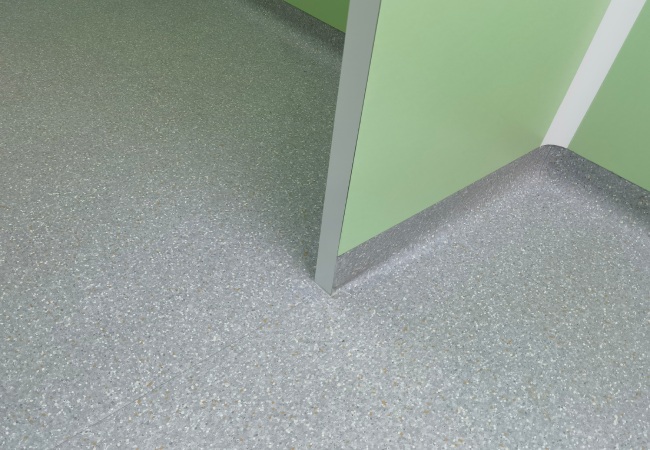

Interior ruang bersih nyata menunjukkan antarmuka lantai panel dinding dan rincian sudut yang dapat dibersihkan
Foto ruang bersih nyata. Transisi dinding-ke-lantai yang halus membantu melindungi batas tekanan dan menyederhanakan koordinasi fit-out.

Kontrol Penetrasi

Setiap Penetrasi Panel adalah Detail Tekanan dan Partikel

Penetrasi dinding atau langit-langit bukan hanya lubang untuk pipa. Ini adalah jalur bocor potensial, tantangan pembersihan dan perangkap partikel. Desain siap dipasang alat harus menentukan bahan lengan, seleksi gasket atau sealant, penguatan panel, perlindungan tepi, akses inspeksi dan kompatibilitas dengan kaskad tekanan.

Untuk ruang bersih modular, zona penetrasi pra-rekayasa biasanya lebih aman daripada pengeboran lapangan acak. Mereka memungkinkan pemasok ruang bersih, desainer HVAC, tim utilitas proses dan tim pengoperasian untuk menyetujui apa yang akan disegel, apa yang akan tetap dapat disesuaikan dan apa yang harus diakses setelah alat berada di tempat.

Aturan praktisnya sederhana: jika penetrasi akan sulit diperiksa setelah peralatan pindah, harus dirancang, dilabelkan dan difoto sebelum alat tiba.

Koordinasi Langit-langit

Grid Langit-langit Harus Melayani Aliran Udara dan Pemeliharaan Bersama

ISO 14644-3 mencakup metode uji ruang bersih yang digunakan untuk memverifikasi kebersihan udara dan kinerja pendukung. Ruang bersih yang diinstal alat harus merencanakan cakupan FFU, akses filter, arah aliran udara, ekspektasi pemulihan dan perbedaan tekanan sebelum instalasi. Keputusan ini mempengaruhi tata letak grid langit-langit, posisi cahaya, pintu akses dan kabel kontrol.

Gambar yang paling bersih tidak selalu gambar yang paling berguna. Jika FFU tidak dapat diganti, jika filter kimia tidak dapat dicapai, atau jika pencahayaan bertentangan dengan panel langit-langit, tim start-up mewarisi masalah. Paket langit-langit modular harus menunjukkan posisi filter yang dipasang, rute akses, informasi beban dan zona kontrol.

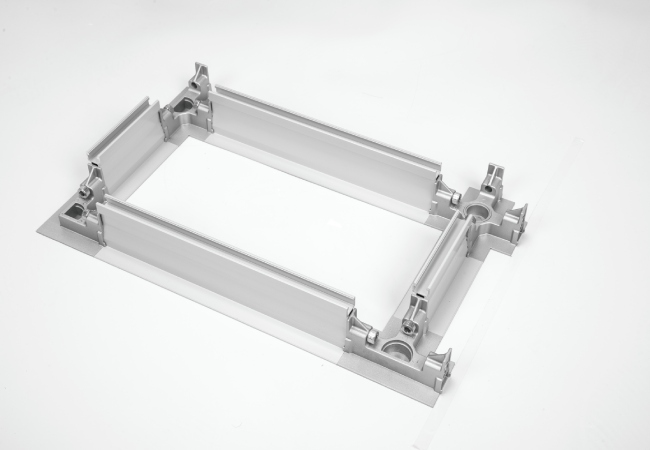

Struktur grid langit-langit FFU Wonclean nyata untuk koordinasi layanan ruang bersih semikonduktor
Foto produk nyata. Perangkat keras grid langit-langit FFU mendukung unit filter kipas terkoordinasi, lampu dan akses layanan di atas teluk alat.

Kesiapan Start-Up

Mengurangi Risiko Start-Up dengan Bukti Inspeksi, Bukan Harapan

ISO 14644-1 mengklasifikasikan ruang bersih berdasarkan konsentrasi partikel udara. Mencapai kelas target setelah alat pindah tergantung pada lebih dari sekedar filter. Amplop, penetrasi, perilaku pintu, jalan kembali, pembersihan, keseimbangan aliran udara dan beban panas semuanya mempengaruhi hasil akhir.

Sebelum memulai alat, persiapkan paket omset: tata letak panel, daftar penetrasi, data sealant, jadwal FFU, sertifikat filter, diagram kaskad tekanan, rencana akses langit-langit, foto yang dibangun, catatan inspeksi dan rencana uji commissioning. Hal ini membuat pemecahan masalah lebih cepat dan memberikan bukti kepada pemilik bahwa ruang bersih modular adalah sistem yang dikendalikan.

Periksa Fakta Teknis

Fakta yang Didukung Sumber yang Digunakan dalam Artikel Ini

Fakta yang digunakan Sumber Implikasi desain
Klasifikasi ruang bersih didasarkan pada konsentrasi partikel udara. ISO 14644-1 Perencanaan pemasangan alat masih harus memverifikasi kebersihan udara akhir.
Desain ruang bersih harus menghubungkan persyaratan, konstruksi dan start-up. ISO 14644-4 Jejak kaki alat dan antarmuka layanan harus menjadi persyaratan, bukan perubahan lapangan terlambat.
Pengujian ruang bersih mencakup aliran udara, tekanan dan pemeriksaan terkait filter yang dipasang. ISO 14644-3 Posisi FFU, batas tekanan dan penetrasi harus dirancang untuk akses uji.
Kinerja filter efisiensi tinggi tergantung pada klasifikasi dan dokumentasi. ISO 29463-1 FFU dan catatan filter harus menjadi bagian dari paket bukti start-up.

Standar yang dirujuk

Standar Referensi dan Catatan Akses Publik

  • ISO 14644-1halaman ISO resmi untuk klasifikasi kebersihan partikel udara.
  • ISO 14644-4halaman ISO resmi untuk desain ruang bersih, konstruksi dan start-up.
  • ISO 14644-3halaman ISO resmi untuk metode uji ruang bersih.
  • ISO 29463-1 : halaman ISO resmi untuk klasifikasi filter efisiensi tinggi. Standar ISO penuh mungkin memerlukan pembelian atau akses yang berwenang.

FAQ (Pertanyaan umum)

Pertanyaan yang Sering Ditanyakan

Apa yang membuat alat pemasangan ruang bersih modular siap?
Ini siap dipasang alat ketika jejak peralatan, rute utilitas, penetrasi layanan, batas tekanan, akses langit-langit dan catatan kualifikasi dikoordinasikan sebelum peralatan proses memasuki ruangan.
Mengapa pengejaran utilitas penting di ruang bersih semikonduktor?
Utilitas mengejar menjaga pekerjaan layanan dapat diakses sambil mengurangi bukaan berulang di dalam zona bersih. Mereka membantu mengelola listrik, data, gas, knalpot, saluran air dan kabel pemantauan tanpa modifikasi lapangan yang tidak terkendali.
Haruskah penetrasi panel dipotong di lokasi?
Beberapa penyesuaian lapangan mungkin tidak dapat dihindari, tetapi penetrasi kritis harus direkayasa sebelumnya jika memungkinkan. Setiap bukaan harus memiliki detail penyegelan, langkah inspeksi dan pemeriksaan kompatibilitas dengan kaskad tekanan.
Dokumen apa yang membantu mengurangi risiko startup?
Catatan yang berguna termasuk gambar antarmuka alat, jadwal penetrasi, data sealant, jadwal FFU, sertifikat filter, diagram tekanan, rencana akses langit-langit, foto yang dibangun dan laporan uji commissioning.

Rencana Antarmuka Alat Sebelum Cleanroom Kedatangan

Proyek ruang bersih modular Wonclean dapat mengkoordinasikan panel dinding, jaring langit-langit, FFU, pintu, jendela dan antarmuka layanan sebagai satu paket ruang bersih. Untuk pabrik semikonduktor, koordinasi itu adalah yang melindungi start-up alat.
