Cleanroom Wall Panel Detailing untuk Semiconductor Fabs: Sealants, Penetrasi, Windows dan Kontrol Kebocoran Partikel
Panel dinding ruang bersih adalah batas tekanan, antarmuka layanan dan permukaan pembersih pada saat yang sama. Di pabrik semikonduktor, rincian sekitar sealant, penetrasi utilitas, jendela penglihatan dan bingkai pintu dapat memutuskan apakah sistem dinding ruang bersih tetap stabil setelah instalasi.
panel dinding ruang bersih panel dinding ruang bersih antarmuka pintu ruang bersih ruang bersih semikonduktor
| SendiJaga jahitan panel flush, disegel dan dapat diperiksa. | PembukaanDetail lengan, gasket dan pemotongan layanan. | JendelaHindari tepi-tepi di sekitar panel penglihatan dan bingkai. | KebocoranMelindungi kaskad tekanan dan kontrol partikel. |
Sistem dinding ruang bersih semikonduktor tidak boleh dinilai hanya oleh inti panel. Kinerja akhir tergantung pada rincian: garis sealant, penyelarasan panel, antarmuka pintu, bingkai jendela, penetrasi utilitas, bukaan udara kembali dan bagaimana setiap sendi bertahan dari pembersihan dan siklus tekanan. Detail yang baik mengurangi pengerjaan ulang dan membantu ruang bersih menjaga klasifikasinya setelah produksi nyata dimulai.
Detail Bersama
Sendi Panel Harus Dirancang Sebagai Batas Tekanan yang Dapat Bersih

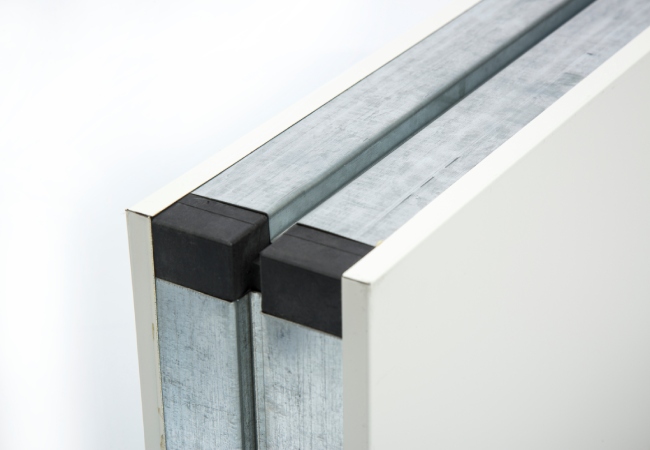

Sendi panel adalah detail kecil dengan konsekuensi besar. Sendi yang buruk menciptakan tepi debu, titik lemah untuk kebocoran tekanan dan masalah pemeliharaan setelah menyapu berulang kali. Sendi yang baik memiliki keselarasan yang dikendalikan, sealant yang kompatibel, dukungan dukungan yang cukup dan metode inspeksi yang dapat diulang selama instalasi dan pemeliharaan.
ISO 14644-4 mengatasi desain ruang bersih, konstruksi dan start-up. Untuk panel dinding, ini berarti rincian harus terhubung ke persyaratan ruang bersih, tidak dipilih sebagai selesai dekoratif. Desain sendi harus mendukung kebersihan, kontrol kebocoran udara, daya tahan dan penggantian panel masa depan.
Di pabrik semikonduktor, bahkan ruang dukungan dapat berisi fungsi perakitan metrologi, kemasan atau presisi yang sensitif. Oleh karena itu rincian panel dinding harus konsisten di seluruh amplop ruang bersih, bukan kamar per kamar yang improvisasi.
Sealants dan Bahan
Pilihan Sealant Harus Cocok dengan Risiko Gerakan, Pembersihan dan Proses
Sealant sering diperlakukan sebagai bahan situs kecil, tetapi merupakan bagian dari sistem dinding ruang bersih. Ini harus mentolerir gerakan panel, agen pembersih, kisaran suhu dan kelembaban, dan interval pemeliharaan yang diperlukan. Detail harus menentukan persiapan permukaan, geometri manik-manik, kondisi pengerasan, kriteria inspeksi dan metode perbaikan.
| Detail | Mode kegagalan umum | Respon spesifikasi |
|---|---|---|
| Sendi panel vertikal | Retak, pembentukan tepi atau kebocoran udara. | Tentukan dukungan, jenis sealant, profil manik dan kriteria inspeksi. |
| Transisi lantai-dinding | Perangkap kotoran atau sisa pembersihan di dasar. | Gunakan teluk yang kompatibel atau detail dasar yang disegel dengan akses pemeliharaan. |
| Sambungan langit-ke-dinding | Kebocoran tekanan di atas zona yang dikendalikan. | Koordinasi grid langit-langit, tutup dinding dan kontinuitas sealant. |
Penetrasi
Penetrasi Utilitas Butuh Penguatan, Sealing dan Akses

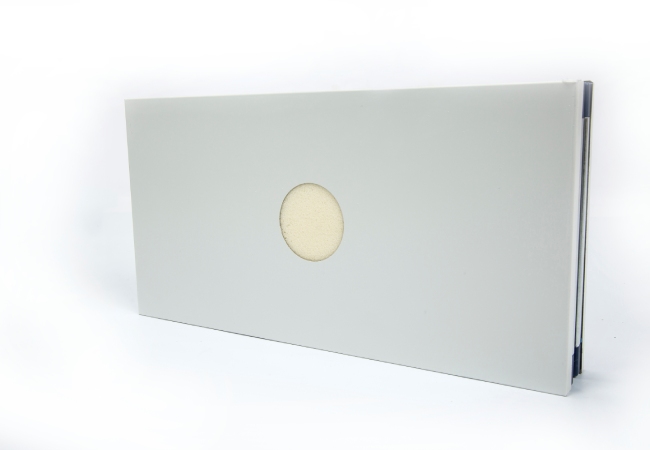

Setiap pipa, saluran, tray kabel, pass-through, kabel sensor atau titik pemantauan mengubah panel dinding ruang bersih. Buka harus terletak jauh dari tepi panel yang tidak terkontrol jika mungkin, diperkuat jika rentang panel membutuhkannya, disegel dengan metode yang kompatibel dan dibiarkan dapat diakses untuk inspeksi.
Jadwal penetrasi adalah dokumen kontrol yang berguna. Ini harus mencantumkan lokasi, ukuran, jenis layanan, metode penyegelan, perdagangan yang bertanggung jawab, catatan inspeksi dan foto yang dibangun. Tanpa daftar itu, panel dinding dapat menjadi patchwork bukaan yang tidak didokumentasikan setelah commissioning.
Bingkai Jendela dan Pintu
Jendela dan Pintu adalah Bagian dari Sistem Dinding

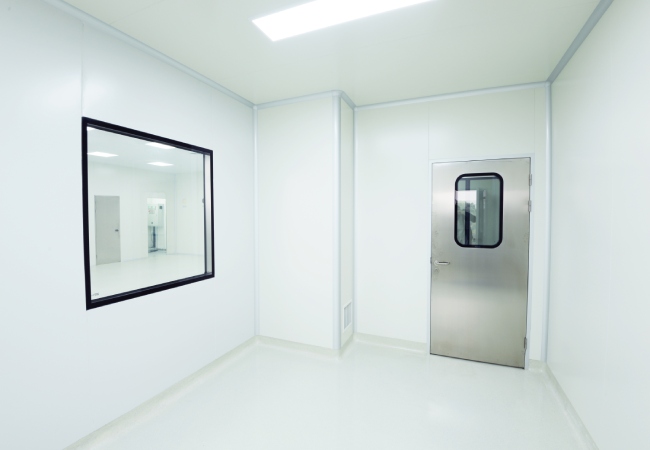

Jendela pengamatan mendukung keselamatan, pengawasan dan alur kerja, tetapi bingkai dapat membuat tepi dan jalur bocor jika tidak terintegrasi dengan panel dinding ruang bersih. Bingkai pintu membawa risiko yang lebih besar karena mereka mengalami gerakan berulang kali, denyut tekanan dan pembersihan. Desain harus menghindari tepi menonjol, melindungi garis gasket dan menjaga permukaan mudah diperiksa.
Untuk ruang semikonduktor, rincian pintu dan jendela juga harus diperiksa terhadap keranjang, peralatan pindah-in, akses layanan alat dan kaskad tekanan. Detail permukaan yang bersih yang memblokir rute proses masih merupakan konflik desain.
Sistem dinding ruang bersih Wonclean dapat mengintegrasikan panel, pintu, jendela dan antarmuka langit-langit sebagai paket, yang membantu menjaga batas tekanan konsisten dari gambar hingga instalasi.
Kontrol Kebocoran Partikel
Detail Dinding Hanya Berhasil Jika Selamat dari Pengujian dan Operasi
ISO 14644-1 klasifikasi kebersihan udara, sementara ISO 14644-3 mencakup metode uji yang digunakan untuk memverifikasi kinerja ruang bersih. Panel dinding tidak diklasifikasikan sendiri, tetapi rincian dinding yang buruk dapat merusak aliran udara dan perilaku tekanan yang membantu ruangan memenuhi kelasnya.
Rencana inspeksi praktis harus memeriksa penyelarasan panel, kontinuitas sealant, selesai bingkai jendela, penyegelan bingkai pintu, catatan penetrasi, cacat permukaan, residu pembersihan, respon tekanan dan dokumentasi yang dibangun. Jika rincian tidak dapat diperiksa, itu tidak boleh dibiarkan untuk asumsi.
Periksa Fakta Teknis
Fakta yang Didukung Sumber yang Digunakan dalam Artikel Ini
| Fakta yang digunakan | Sumber | Implikasi desain |
|---|---|---|
| Klasifikasi ruang bersih udara diukur dengan konsentrasi partikel. | ISO 14644-1 | Detail dinding harus mengurangi perangkap partikel dan jalur kebocoran yang mempengaruhi kinerja ruangan. |
| Desain dan konstruksi ruang bersih harus dipimpin persyaratan. | ISO 14644-4 | Sendi panel, jendela dan penetrasi harus ditentukan sebelum pemasangan. |
| Pengujian ruang bersih mencakup tes dukungan yang relevan dengan tekanan dan aliran udara. | ISO 14644-3 | Detail kebocoran dinding dan penetrasi harus siap untuk pemeriksaan pengoperasian. |
| Harapan pemantauan tergantung pada strategi kontrol ruang bersih. | ISO 14644-2 | Antarmuka panel tidak boleh memblokir sensor, titik tekanan atau akses pemantauan. |
Standar yang dirujuk
Standar Referensi dan Catatan Akses Publik
- ISO 14644-1halaman ISO resmi untuk klasifikasi kebersihan partikel udara.
- ISO 14644-2halaman ISO resmi untuk pemantauan untuk memberikan bukti kinerja ruang bersih.
- ISO 14644-3halaman ISO resmi untuk metode uji ruang bersih.
- ISO 14644-4halaman ISO resmi untuk desain ruang bersih, konstruksi dan start-up. Standar ISO penuh mungkin memerlukan pembelian atau akses yang berwenang.
FAQ (Pertanyaan umum)
Pertanyaan yang Sering Ditanyakan
Apa detail panel dinding yang paling penting di ruang bersih semikonduktor?
Apakah panel dinding ruang bersih secara langsung menentukan kelas ISO?
Mengapa Penetrasi Utilitas Berisiko?
Apa yang harus dimasukkan dalam catatan inspeksi panel dinding?
Tentukan Sistem Dinding, Bukan Hanya Panel
Sistem dinding ruang bersih Wonclean dapat mengkoordinasikan panel, jendela, pintu, antarmuka langit-langit dan penetrasi layanan sehingga proyek semikonduktor memiliki rincian instalasi yang lebih bersih dan bukti pengoperasian yang lebih kuat.
