Kontrol Defleksi Panel Ruang Bersih untuk Fabs Semikonduktor: Aluminium Honeycomb, Rockwool dan Bingkai yang Diperkuat
Di pabrik semikonduktor, defleksi panel bukan hanya detail struktural. Dinding ruang bersih jangka panjang, langit-langit yang dapat berjalan, bukaan pintu dan aliran udara peralatan semuanya dapat mengubah gerakan kecil menjadi stres segel, perangkap partikel dan risiko kualifikasi.
sistem dinding ruang bersih panel sandwich ruang bersih sistem langit-langit ruang bersih modular
Kontrol defleksi panel ruang bersih dimulai dengan pertanyaan sederhana: gerakan apa yang dapat ditoleransi ruangan tanpa kehilangan integritas permukaan, stabilitas tekanan atau kebersihan? Jawabannya tergantung pada inti panel, kulit wajah, rentang, jarak dukungan, beban langit-langit, pintu dan jendela, getaran peralatan dan cara dinding terhubung ke lantai dan langit-langit.
Risiko Defleksi
Mengapa Pergerakan Panel Penting di Ruang Bersih Semikonduktor
Di ruangan normal, gerakan panel sedikit mungkin hanya masalah penampilan. Di ruang bersih semikonduktor, defleksi dapat mempengaruhi sealant sendi, penyelarasan bingkai pintu, kebocoran udara kembali, kompresi gasket langit-langit dan kebersihan jangka panjang dari simpang dinding ke langit-langit. Sebuah panel yang membungkuk di bawah beban juga dapat membuat tepi di mana partikel menetap.
Tim desain harus meninjau rentang panel, bahan inti, ketebalan lembar wajah, penguatan, metode dukungan dan bukaan layanan bersama-sama. Dinding panjang berjalan, partisi tinggi, zona langit-langit berjalan kaki dan panel akses berat membutuhkan lebih banyak perhatian daripada ruang tertutup kecil.
ISO 14644-4:2022 kerangka penciptaan ruang bersih dari persyaratan melalui desain, konstruksi dan start-up. Untuk defleksi panel, itu berarti persyaratan struktural dan arsitektur harus didefinisikan sebelum panel dibuat.
Pemilihan Bahan
Panel Madu Aluminium vs. Panel Sandwich Rockwool

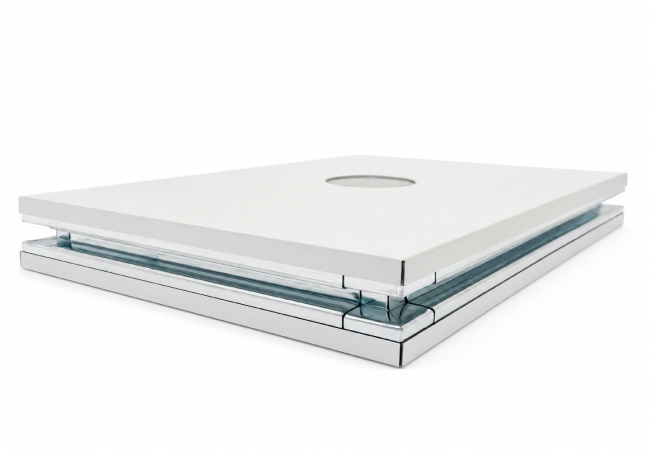

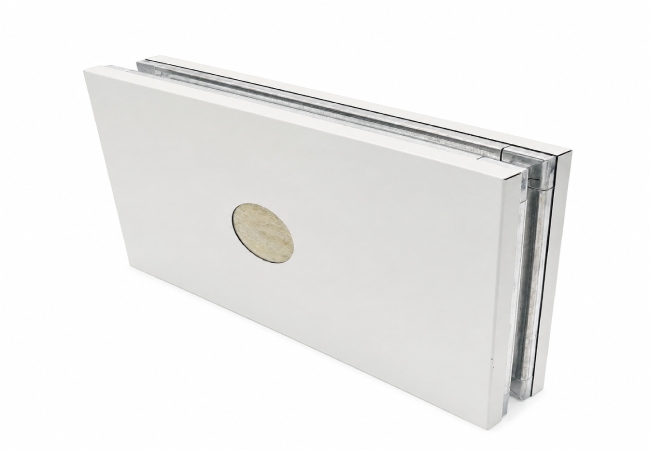

Sebuah panel sarang madu aluminium dapat memberikan kekakuan tinggi dengan berat yang lebih rendah, membuatnya berguna untuk modul langit-langit besar, partisi tinggi atau area ruang bersih di mana rata sangat penting. Panel sandwich rockwool sering dipertimbangkan ketika perilaku kebakaran, kinerja akustik, isolasi termal dan keseimbangan biaya penting. Tidak ada bahan yang secara otomatis lebih baik di setiap lokasi; masing-masing harus disesuaikan dengan rentang, dukungan dan risiko ruang bersih.
| Strategi panel | Kasus penggunaan yang paling cocok | Pemeriksaan teknik |
|---|---|---|
| Panel sarang madu aluminium | Span panjang, panel langit-langit ringan dan dinding yang sensitif terhadap dataran. | Dukungan jarak, penutupan tepi, ketebalan lembar wajah dan penguatan pembukaan. |
| Panel sandwich Rockwool | Partisi api atau akustik di mana isolasi juga diperlukan. | Kepadatan inti, kompresi sendi, panjang panel dan dukungan bingkai. |
| Bingkai yang diperkuat | Pembukaan pintu, jendela, melalui dan penetrasi layanan. | Jalur transfer beban, jangkar, ketahanan korosi dan akses yang dapat dilepas. |

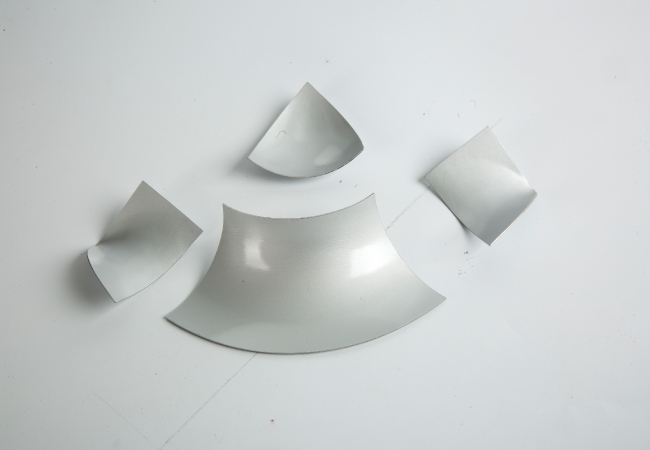

Buka dan bingkai
Pintu, Jendela dan Pembukaan Utilitas Butuh Jalur Beban yang Diperkuat
Dinding ruang bersih biasanya paling kuat ketika tidak terganggu. Setelah pintu, jendela penglihatan, port transfer, pembukaan saluran atau penetrasi kabel ditambahkan, jalur beban berubah. Panel mungkin membutuhkan bingkai aluminium, penguatan baja, kulit yang lebih tebal atau bingkai dukungan terpisah untuk mencegah lenturan lokal dan retakan sendi.
Untuk pabrik semikonduktor, ini penting karena pintu dan melalui sering duduk dekat dengan alat, koridor layanan dan batas tekanan. Jika bingkai berputar atau menetap, gasket dapat kehilangan kompresi. Jika modul jendela tidak didukung, tekanan pembersihan dan operasi pintu berulang dapat perlahan-lahan mengekspos sendi yang lemah.
Oleh karena itu, gambar toko yang baik harus menunjukkan tidak hanya modul panel, tetapi juga penguatan di sekitar setiap pembukaan, titik jangkar, jenis sealant, penutup yang dapat dilepas dan urutan inspeksi.
Beban Langit-langit
Langit-langit yang dapat berjalan dan Panel Layanan Perlu Tinjauan Beban Terpisah
Sebuah panel langit-langit ruang bersih mungkin hanya membawa beratnya sendiri, atau mungkin menjadi bagian dari platform layanan dengan lampu, filter, panel kosong, hatch akses dan beban pemeliharaan sesekali. Perbedaannya harus jelas. Perawatan langit-langit yang tidak dapat berjalan sebagai berjalan adalah masalah keselamatan; memperlakukan langit-langit yang dapat berjalan sebagai panel generik adalah masalah kinerja ruang bersih.
ISO 14644-3 mencakup metode uji ruang bersih seperti aliran udara, perbedaan tekanan dan pemulihan. Langit-langit yang menyimpang di sekitar filter, panel kosong atau hatch akses dapat mempersulit pengujian dan pemeliharaan karena pesawat layanan tidak lagi berperilaku secara konsisten.
Untuk proyek Wonclean, seleksi panel harus dilakukan bersama dengan jarak grid langit-langit, desain gantung, posisi FFU, ukuran hatch akses dan pendekatan pemeliharaan yang dimaksudkan.
Periksa Fakta Teknis
Apa yang Artikel Ini Lakukan dan Tidak Mengklaim
- Bahan panel saja tidak menentukan kelas ruang bersih; Klasifikasi partikel udara diverifikasi di bawah ISO 14644-1.
- Panel sarang madu aluminium dapat meningkatkan rasio kekakuan-berat, tetapi penutupan tepi, dukungan dan penetrasi masih mengontrol kinerja yang diinstal.
- Panel sandwich Rockwool harus dievaluasi oleh kepadatan inti, kebutuhan api / akustik dan batas rentang; Ketebalan saja tidak cukup.
- Kapasitas beban struktural dan kepatuhan kode lokal harus dikonfirmasi oleh insinyur proyek, terutama untuk langit-langit yang dapat berjalan dan bukaan besar.
Standar Teknis yang Direferensikan
Sumber untuk Diulas Selama Teknik
- ISO 14644-4:2022digunakan di mana persyaratan ruang bersih, desain, konstruksi dan perencanaan start-up dibahas.
- ISO 14644-3digunakan di mana aliran udara, tekanan dan pengujian kinerja ruang bersih dibahas.
- ISO 14644-1 : dirujuk untuk klasifikasi kebersihan partikel udara.
FAQ (Pertanyaan umum)
Pertanyaan Umum
Mengapa defleksi panel penting di ruang bersih semikonduktor?
Karena gerakan panel dapat menekankan segel, mengganggu batas tekanan, mempengaruhi penyelarasan pintu dan menciptakan tepi di mana partikel berkumpul.
Kapan panel ruang bersih sarang madu aluminium berguna?
Hal ini berguna ketika kekakuan, rata dan berat yang lebih rendah penting, terutama dalam dinding rentang panjang, panel langit-langit atau perakitan modular besar.
Apakah panel sandwich rockwool cocok untuk ruang bersih semikonduktor?
Ini dapat cocok di mana kinerja api, akustik atau isolasi diperlukan, asalkan rentang, permukaan, penyegelan sendi dan rincian dukungan direkayasa dengan benar.
Apakah pintu dan jendela membutuhkan penguatan?
Biasanya ya. Buka mengganggu jalur beban panel, sehingga penguatan membantu mengontrol lenturan lokal, kompresi gasket dan penyelarasan jangka panjang.
