Laboratorium Bersih Modular untuk Manufaktur Perangkat Medis: Perencanaan Kelas ISO, ACH dan Zona Bersih

Panduan Perencanaan Teknis Laboratorium Bersih Perangkat Medis

Laboratorium Bersih Modular untuk Manufaktur Perangkat Medis: Perencanaan Kelas ISO, ACH dan Zona Bersih

Manufaktur perangkat medis sering membutuhkan laboratorium bersih yang dikendalikan yang lebih kecil, lebih cepat dan lebih fleksibel daripada pabrik konvensional penuh. Laboratorium bersih modular dapat mendukung produksi percontohan, perakitan, inspeksi, pengemasan atau pengembangan proses, tetapi hanya ketika kelas ISO, aliran udara, asumsi ACH dan batas-batas zona bersih direncanakan sebagai satu sistem teknis.

laboratorium bersih modular peralatan medis ruang bersih Kelas ruang bersih ISO ACH dan aliran udara

Kelas ISOTentukan batas partikel udara yang diperlukan dan keadaan pendudukan. ACHGunakan perubahan udara untuk ukuran aliran udara, bukan untuk membuktikan kebersihan saja. ZonaArea perakitan, inspeksi, transfer dan dukungan yang terpisah. QMSJaga bukti tata letak selaras dengan catatan kualitas perangkat.

Untuk tim perangkat medis, laboratorium bersih modular terbaik bukan hanya wadah dengan panel bersih. Ini adalah ruang yang dikendalikan di mana paparan produk, gerakan operator, sumber partikel, transfer bahan, metode pembersihan dan dokumentasi kualitas semuanya menunjuk ke desain berbasis risiko yang sama.

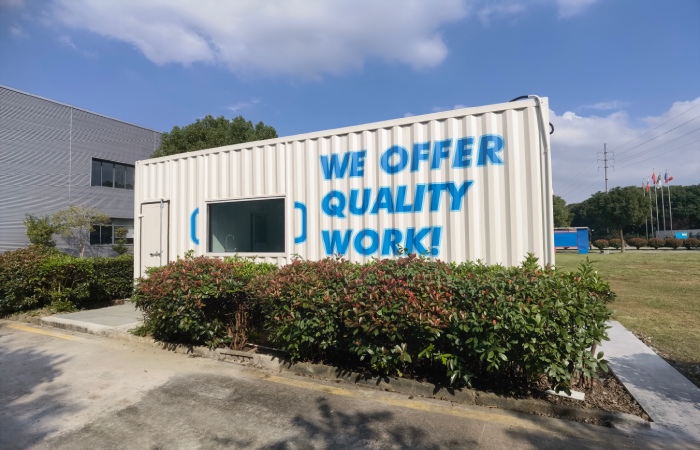

Eksterior laboratorium bersih modular untuk pembuatan perangkat medis penyebaran zona bersih
Penyebaran laboratorium bersih modular. Kecepatan eksterior hanya berguna ketika zona bersih internal, akses HVAC dan rute transfer dirancang untuk proses manufaktur perangkat.

Perencanaan Berdasarkan Risiko

Mulailah dengan Proses Perangkat, Bukan Ukuran Kontainer

Laboratorium bersih modular untuk perangkat medis harus dimulai dengan perangkat dan proses: apakah produk terbuka atau dikemas, kering atau basah, steril atau non-steril, dapat diimplan atau digunakan secara eksternal, dirakit secara manual atau otomatis, diperiksa dalam proses atau pada kemasan akhir? Setiap jawaban mengubah logika zona bersih.

ISO 13485:2016 adalah standar sistem manajemen mutu internasional untuk perangkat medis. Ini tidak meresepkan tata letak ruang bersih, tetapi memperkuat kebutuhan untuk kondisi produksi yang dikendalikan, proses yang didokumentasikan dan perencanaan kualitas berbasis risiko. Tata letak laboratorium yang bersih harus mudah dijelaskan dalam file kualitas produsen perangkat.

Untuk desain awal, tentukan langkah paparan produk, jumlah personel, beban panas peralatan, masuknya bahan, keluarnya limbah, metode pembersihan, titik pemantauan dan dokumentasi batch atau lot sebelum memperbaiki jejak modul.

Kelas ISO dan ACH

Kelas ISO Diverifikasi oleh Partikel ACH Hanya Satu Input Desain

ISO 14644-1 mengklasifikasikan ruang bersih berdasarkan konsentrasi partikel udara. ACH dapat membantu memperkirakan volume aliran udara, tetapi tidak dapat membuktikan kelas ISO dengan sendirinya. Laboratorium bersih dengan ACH tinggi masih dapat berkinerja buruk jika jalur kembali diblokir, operator menciptakan turbulensi yang tidak terkontrol, bocor filter atau bangku kerja duduk di zona mati.

ISO 14644-3 mencakup metode uji ruang bersih, termasuk pemeriksaan yang membantu mengkonfirmasi aliran udara, perbedaan tekanan dan kinerja sistem filter yang diinstal di mana ditentukan. Untuk laboratorium bersih modular, desain harus membuat pemeriksaan ini praktis setelah instalasi, tidak tersembunyi di balik panel peralatan yang tidak dapat diakses.

Titik perencanaan laboratorium bersih yang menghubungkan kelas ISO, ACH dan zona bersih.
Item perencanaan Kesalahan umum Pendekatan yang lebih baik
Kelas ISO Memilih ISO 7 atau ISO 8 tanpa menentukan kondisi operasi. Tentukan penerimaan dan batas partikel yang dibangun, istirahat atau operasional.
ACH Mengobati perubahan udara sebagai satu-satunya target kebersihan. Gunakan ACH dengan pola aliran udara, jalur kembali, kontrol sumber dan pengujian.
Zona bersih Menempatkan semua kegiatan dalam satu ruang terbuka. Fungsi perakitan, inspeksi, gaun, transfer dan dukungan yang terpisah.
Akses pemeliharaan Menyembunyikan filter, damper atau sensor di belakang dinding selesai. Rencana akses layanan tanpa membuka permukaan zona bersih kritis.

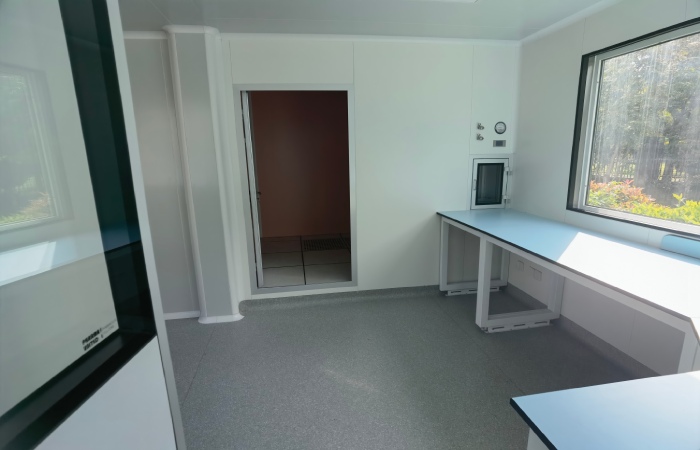

Interior laboratorium bersih modular dengan bangku kerja yang dapat dibersihkan dan tata letak zona bersih yang dikendalikan
Bersihkan zona kerja laboratorium. Posisi bangku kerja, antarmuka melalui, lokasi pintu dan panel dinding harus dikoordinasikan dengan gerakan operator dan aliran bahan.

Layout Zona Bersih

Laboratorium Bersih Kecil Masih Butuh Zona Fungsional Terpisah

Laboratorium bersih perangkat medis sering gagal bukan karena ruangan terlalu kecil, tetapi karena alur kerja dikompresi tanpa titik kontrol. Setidaknya, tata letak harus membedakan gaun atau masuk, penerimaan bahan, penyimpanan bersih, perakitan, inspeksi, dukungan kemasan, keluar limbah dan penyimpanan alat pembersih.

Ketika laboratorium bersih modular mencakup pintu masuk, kunci udara atau transfer, peralatan harus ditempatkan di mana operator secara alami menggunakannya. Jika jalur terpendek melewati rute transfer, perilaku sehari-hari akan secara bertahap mengalahkan desain zona bersih. Ayunan pintu, tepi meja, keranjang dan catatan batch semuanya penting dalam ruang yang kompak.

Laboratorium bersih modular Wonclean dapat mengintegrasikan panel dinding, pintu, jendela, kotak pass, sistem langit-langit dan unit filter kipas sehingga tata letak ruangan mendukung gerakan produksi nyata daripada memaksa operator untuk bekerja di sekitar ruang bersih.

Diffusor langit-langit laboratorium bersih modular dan antarmuka transfer untuk kelas ISO dan kontrol ACH
Langit-langit dan antarmuka transfer. Pasokan udara, jalur kembali, lokasi dan indikasi tekanan harus terlihat dan dapat digunakan selama operasi rutin.

HVAC dan Akses Layanan

Akses HVAC Harus Direncanakan Tanpa Mengganggu Zona Bersih

Laboratorium bersih modular kompak, jadi strategi layanan HVAC sangat penting. Filter, kipas angin, peredam, rute kondensat, tabung tekanan, alarm dan koneksi listrik membutuhkan akses untuk inspeksi dan pemeliharaan. Jika setiap tindakan layanan membutuhkan pembukaan ruang produksi, laboratorium bersih akan lebih sulit untuk menjaga kualifikasi.

ISO 14644-4 mengatasi desain ruang bersih, konstruksi dan start-up. Dalam laboratorium bersih modular, ini berarti langit-langit, kompartemen layanan dan amplop ruangan harus dikoordinasikan sehingga keseimbangan aliran udara, pemeriksaan tekanan dan penggantian filter dapat terjadi dalam urutan yang dikendalikan.

Desain juga harus menghindari aliran udara yang berlebihan hanya untuk mengkompensasi kebocoran. Panel yang ketat, penetrasi yang disegel, pintu yang dikendalikan dan jalur kembali yang jelas biasanya memberikan stabilitas yang lebih baik daripada mencoba memecahkan setiap masalah dengan ACH yang lebih tinggi.

Kompartemen layanan HVAC laboratorium bersih modular untuk ACH dan kontrol tekanan
Akses kompartemen layanan. Laboratorium bersih modular harus memisahkan akses pemeliharaan teknis dari kegiatan produksi bersih bila mungkin.

Konteks Sistem Kualitas

Layout Lab Bersih Harus Mudah Dibela dalam Sistem Kualitas Perangkat

Untuk perangkat yang diatur FDA di Amerika Serikat, Peraturan Sistem Manajemen Kualitas FDA mulai berlaku pada tanggal 2 Februari 2026 dan menggabungkan ISO 13485:2016 dengan referensi. Ini tidak berarti setiap laboratorium bersih perangkat medis memiliki kelas ISO yang sama, tetapi itu membuat kontrol produksi yang didokumentasikan dan keputusan kualitas berbasis risiko lebih penting.

Paket laboratorium bersih modular yang siap validasi harus mencakup tata letak ruangan, target kelas ISO, keadaan pendudukan, konsep penanganan udara, peta tekanan, aliran bahan, metode pembersihan, lokasi pemantauan, akses layanan, gambar panel dan langit-langit, jadwal pintu, tata letak peralatan dan catatan inspeksi instalasi.

Untuk produsen perangkat medis, catatan ini membantu menghubungkan desain fasilitas untuk proses validasi, pemantauan lingkungan, kontrol perubahan dan dokumentasi pemasok.

Periksa Fakta Teknis

Fakta yang Didukung Sumber yang Digunakan dalam Artikel Ini

Fakta yang digunakan Sumber Implikasi laboratorium bersih
Kelas ruang bersih didasarkan pada konsentrasi partikel udara, bukan ACH saja. ISO 14644-1 Perencanaan kelas ISO harus mencakup verifikasi partikel di bawah keadaan yang ditentukan.
Pengujian ruang bersih dapat mencakup aliran udara, perbedaan tekanan dan metode kebocoran filter yang diinstal. ISO 14644-3 Laboratorium modular membutuhkan titik uji dan layanan yang dapat diakses.
Desain ruang bersih, konstruksi dan start-up harus dipertimbangkan bersama. ISO 14644-4 Langit-langit, akses HVAC, panel dinding dan pintu harus dikoordinasikan sebelum fabrikasi.
ISO 13485 adalah standar sistem manajemen mutu untuk perangkat medis. ISO 13485:2016 Keputusan laboratorium bersih harus didokumentasikan dengan cara yang mendukung catatan QMS perangkat.
QMSR FDA mulai efektif pada 2 Februari 2026 dan menggabungkan ISO 13485:2016 dengan referensi. FDA QMSR Laboratorium bersih perangkat medis harus melestarikan bukti yang jelas dari kondisi produksi yang dikendalikan.

Standar yang dirujuk

Standar Referensi dan Catatan Akses Publik

  • ISO 14644-1Halaman ISO resmi untuk klasifikasi kebersihan udara ruang bersih berdasarkan konsentrasi partikel.
  • ISO 14644-3halaman ISO resmi untuk metode uji ruang bersih.
  • ISO 14644-4halaman ISO resmi untuk desain ruang bersih, konstruksi dan start-up.
  • ISO 13485:2016halaman ISO resmi untuk sistem manajemen kualitas perangkat medis.
  • FDA QMSRHalaman resmi FDA untuk Peraturan Sistem Manajemen Kualitas. Teks ISO lengkap mungkin memerlukan pembelian atau akses yang sah.

FAQ (Pertanyaan umum)

FAQ Lab Bersih Modular untuk Manufaktur Perangkat Medis

Kelas ISO apa yang dibutuhkan laboratorium bersih perangkat medis?

Tidak ada kelas ISO tunggal untuk semua perangkat. Kelas yang diperlukan tergantung pada paparan produk, sensitivitas partikel, strategi sterilisasi, risiko proses, ekspektasi peraturan dan sistem kualitas produsen.

Apakah ACH cukup untuk membuktikan bahwa laboratorium bersih modular bersih?

Tidak. ACH adalah input desain aliran udara. Kinerja ruang bersih harus diverifikasi oleh hasil partikel, perilaku aliran udara, kualitas instalasi filter, jalur kembali, kontrol tekanan dan disiplin operasi.

Zona apa yang harus dimasukkan dalam laboratorium bersih kompak?

Zona umum meliputi masuk atau berpakaian, transfer bahan, penyimpanan bersih, perakitan, inspeksi, dukungan kemasan, keluar limbah dan akses layanan. Zonasi yang tepat harus mengikuti risiko proses perangkat.

Bisakah laboratorium kontainer mendukung catatan kualitas perangkat medis?

Ya, jika tata letak, kelas ISO, konsep aliran udara, bahan, akses layanan, metode pembersihan, lokasi pemantauan dan pemeriksaan instalasi didokumentasikan dengan cukup jelas untuk sistem kualitas perangkat.

Catatan Teknik Wonclean

Desain Lab Modular Sekitar Bukti dan Aliran Kerja

Laboratorium bersih modular dapat membantu produsen perangkat medis menambah kapasitas yang dikendalikan dengan cepat, tetapi nilainya tergantung pada keputusan rekayasa awal. Kelas ISO, ACH, zona bersih, kontrol tekanan, antarmuka panel, pintu, melalui dan akses HVAC harus diperbaiki sebelum fabrikasi, kemudian diverifikasi setelah instalasi.

Referensi Wonclean yang berguna: ruang bersih modular, sistem dinding ruang bersih, sistem langit-langit ruang bersih, unit filter kipas angin, pintu ruang bersih, Hubungi Wonclean.
