Desain Panel Dinding Ruang Bersih Farmasi: Ketahanan Kimia, Sendi Flush dan Kontrol Risiko Mikroba
Panduan Desain Teknis Sistem Dinding Ruang Bersih Farmasi
Desain Panel Dinding Ruang Bersih Farmasi: Ketahanan Kimia, Sendi Flush dan Kontrol Risiko Mikroba
Panel dinding ruang bersih farmasi tidak dipilih berdasarkan warna atau ketebalan panel saja. Sistem dinding harus bertahan dari kimia pembersihan, membatasi penurunan partikel, mengurangi pelabuhan mikroba, melindungi batas tekanan dan menjaga pintu, jendela dan penetrasi utilitas dapat dibersihkan selama bertahun-tahun operasi.
panel dinding ruang bersih farmasi panel dinding tahan kimia antarmuka pintu ruang bersih Ruang bersih modular GMP
| KimiaCocok panel dengan agen pembersih dan waktu paparan. | Flush SendiKontrol celah, tepi dan pengikat yang terbuka. | AntarmukaSeal pintu, jendela, kotak dan utilitas. | resikoMendukung kontrol kontaminasi dan inspeksi. |
Dalam fasilitas farmasi, dinding ruang bersih adalah permukaan arsitektur dan batas kontrol kontaminasi. Ini memisahkan ruang proses, mendukung kaskad tekanan, menerima penghapusan berulang kali, membawa jendela pengamatan dan menyerap penyalahgunaan kereta, aliran gaun dan akses pemeliharaan.
Pemilihan Bahan
Resistensi Kimia Harus Dicocok dengan Program Pembersihan yang Sebenarnya
Panel dinding yang digambarkan sebagai tahan kimia tidak secara otomatis cocok untuk setiap ruang farmasi. Tinjauan yang benar dimulai dengan matriks pembersihan dan desinfeksi: alkohol, hidrogen peroksida, senyawa amonium kuaterner, sporisida, hipoklorit, deterjen asam, deterjen alkali, waktu kontak, frekuensi menghapus dan perilaku sisa.
Untuk baja dilapisi, HPL, stainless steel atau selesai dinding ruang bersih lainnya, mode kegagalan penting termasuk perubahan warna, lepuh, hilangnya gloss, pelembutan, pembengkakan tepi, korosi, delaminasi dan kerusakan sealant. ASTM D543 biasanya dirujuk untuk mengevaluasi ketahanan bahan plastik terhadap reagen kimia, sementara ASTM D1308 mengatasi efek bahan kimia pada selesai organik yang jelas dan berpigmen. Standar ini tidak menggantikan kriteria penerimaan khusus proyek, tetapi mereka membantu pembeli meminta bukti uji daripada mengandalkan klaim yang luas.
Oleh karena itu, seleksi panel dinding Wonclean harus ditinjau terhadap SOP pembersihan pengguna, klasifikasi ruangan, target kontrol mikroba, risiko dampak dan siklus hidup yang diharapkan. Sebuah panel yang berfungsi dengan baik di koridor utilitas pembersihan rendah mungkin tidak menjadi finish yang tepat di samping proses cuci, desinfeksi atau dukungan steril.
Daftar Cek Desain
Spesifikasi Panel Dinding Harus Mengontrol Lebih dari Inti Panel
| Titik desain | Risiko teknis | Kontrol yang direkomendasikan |
|---|---|---|
| Permukaan selesai | Retensi sisa, penumpahan partikel atau kerusakan pembersihan. | Tinjau lapisan, HPL atau stainless finish terhadap agen pembersih dan metode menghapus. |
| Geometri bersama | Celah dapat mengumpulkan sisa dan mikroorganisme. | Gunakan sambungan flush, sealant yang kompatibel dan profil yang dapat dibersihkan. |
| Pintu dan jendela bingkai | Kerusakan celah, tepi dan gasket melemahkan pembersihan dan kontrol tekanan. | Koordinat kedalaman bingkai, garis sealant, pas kaca dan akses inspeksi. |
| Penetrasi utilitas | Penetrasi yang tidak disegel melanggar batas ruang bersih. | Dokumen lengan, escutcheons, gasket dan sealants sebelum pemasangan. |
Strategi Bersama Flush
Sendi Flush Mengurangi Pelabuhan Mikroba Hanya Ketika Mereka Dapat Dibangun dan Diperiksa

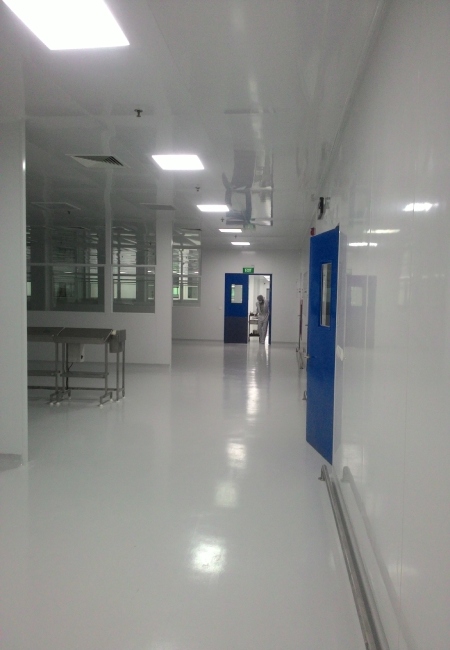

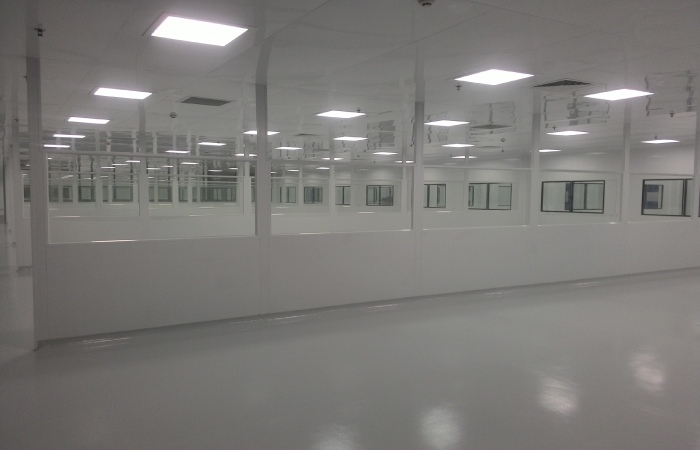

Sendi ruang bersih flush berguna karena mengurangi tepi dan celah bayangan di mana sisa dapat tinggal setelah pembersihan. Tapi rincian flush pada gambar tidak cukup. Pemasang harus dapat menyelaraskan panel, menerapkan sealant yang kompatibel, melindungi permukaan yang selesai dan meninggalkan sendi yang dapat diperiksa secara visual setelah pembersihan berulang kali.
Lampiran GMP UE 1 menekankan strategi kontrol kontaminasi, desain premis dan kualifikasi ruang bersih untuk manufaktur steril. Bahkan di area dukungan, logika rekayasa yang sama berlaku: permukaan harus halus, dapat dibersihkan dan kompatibel dengan pendekatan kontrol kontaminasi yang dimaksudkan.
Untuk panel dinding, ini berarti menghindari pengikat yang terbuka di zona bersih jika memungkinkan, mengendalikan kualitas manik silikon atau sealant, menggunakan dasar coved atau rincian lantai-ke-dinding yang kompatibel, dan memilih trim yang tidak membuat rak di tepi panel.
Antarmuka dan Penetrasi
Kebanyakan kegagalan panel dinding terjadi di antarmuka, bukan di tengah panel

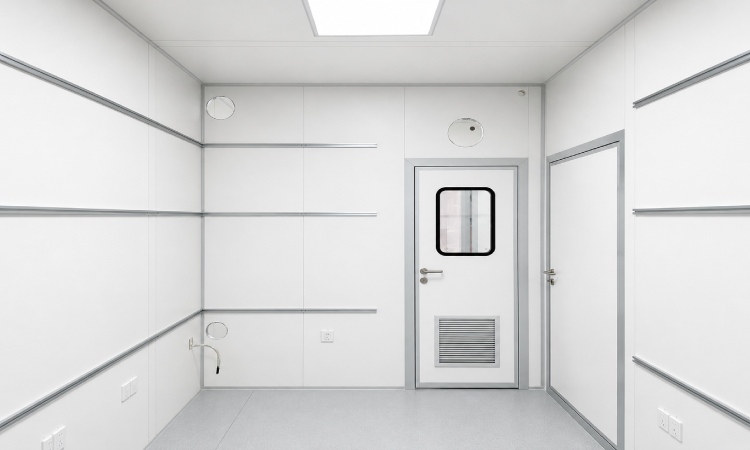

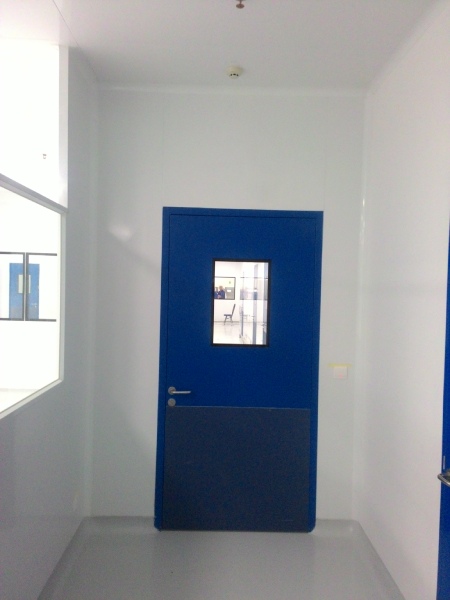

Permukaan panel dinding yang besar biasanya mudah dibersihkan. Risiko nyata terkonsentrasi pada bingkai pintu, jendela pengamatan, kotak lulus, grill kembali, soket, lengan pipa, tabung tekanan, perangkat kebakaran, port data dan transisi panel ke langit-langit. Setiap penetrasi dapat menjadi sumber partikel, saku sisa atau jalur kebocoran jika tidak dikoordinasikan sebelum pekerjaan situs.
ISO 14644-4 memberikan panduan untuk desain ruang bersih, konstruksi dan start-up. Untuk sistem dinding, pengambilan praktis adalah bahwa batas-batas ruangan dan layanan yang dipasang harus ditinjau bersama-sama. Rute soket atau pipa yang terlambat ditambahkan dapat merusak logika kebersihan paket panel yang dirancang dengan baik.
Ulasan proyek Wonclean harus mencakup jadwal penetrasi, gambar bingkai, kompatibilitas gasket / sealant, akses layanan dan strategi penggantian. Detail dinding ruang bersih juga harus menjaga pemeliharaan: jika sensor, grille atau pass-through harus dilayani, pekerjaan seharusnya tidak memerlukan memotong permukaan dinding setelah kualifikasi.
Kesiapan Kualifikasi
Desain Panel Dinding Harus Mendukung Validasi Pembersihan dan Verifikasi Ruang
ISO 14644-1 mengklasifikasikan ruang bersih berdasarkan konsentrasi partikel udara, sementara ISO 14644-3 mencakup metode uji untuk kinerja ruang bersih. Panel dinding tidak secara langsung diklasifikasikan oleh standar ini, tetapi selesai dinding, kontrol kebocoran dan antarmuka yang diinstal dapat mempengaruhi generasi partikel, diferensial tekanan dan perilaku pemulihan.
Untuk penggunaan farmasi, dokumentasi penting. Paket sistem dinding harus menyediakan data material, tata letak panel, detail sendi, permukaan, jenis inti, gambar antarmuka pintu dan jendela, data sealant, bukti kompatibilitas pembersihan dan catatan inspeksi instalasi. Catatan ini membantu tim kualitas menghubungkan kualifikasi desain, kualifikasi instalasi dan kontrol pembersihan yang berkelanjutan.
Spesifikasi yang kuat menghindari frasa yang samar seperti "mudah dibersihkan" atau "panel anti-bakteri" kecuali proyek mendefinisikan metode uji, kriteria penerimaan dan kondisi penggunaan yang relevan.
Periksa Fakta Teknis
Fakta yang Didukung Sumber yang Digunakan dalam Artikel Ini
| Fakta yang digunakan | Sumber | Implikasi panel dinding |
|---|---|---|
| Klasifikasi ruang bersih didasarkan pada konsentrasi partikel udara. | ISO 14644-1 | Sistem dinding harus meminimalkan penumpahan partikel dan mendukung verifikasi ruangan. |
| Metode uji ruang bersih termasuk perbedaan tekanan dan pemeriksaan terkait aliran udara. | ISO 14644-3 | Sendi panel, pintu dan penetrasi harus melindungi batas tekanan. |
| Desain ruang bersih dan start-up harus ditangani sebagai proses terintegrasi. | ISO 14644-4 | Tata letak panel dinding harus mencakup pintu, jendela, layanan dan titik inspeksi. |
| Resistensi kimia harus didukung oleh metode dan kondisi pengujian yang ditentukan. | ASTM D543 dan ASTM D1308 | Selesai panel harus cocok dengan kimia pembersihan aktual fasilitas. |
| Panduan manufaktur steril GMP menekankan strategi kontrol kontaminasi. | Lampiran GMP UE 1 | Permukaan dinding, sendi dan antarmuka harus mendukung pembersihan dan kontrol risiko mikroba. |
Standar yang dirujuk
Standar Referensi dan Catatan Akses Publik
- ISO 14644-1Halaman ISO resmi untuk klasifikasi kebersihan udara ruang bersih berdasarkan konsentrasi partikel.
- ISO 14644-3halaman ISO resmi untuk metode uji ruang bersih.
- ISO 14644-4halaman ISO resmi untuk desain ruang bersih, konstruksi dan start-up.
- ASTM D543Halaman resmi ASTM untuk mengevaluasi ketahanan plastik terhadap reagen kimia.
- ASTM D1308Halaman resmi ASTM untuk efek kimia pada selesai organik yang jelas dan berpigmen.
- Lampiran GMP UE 1PDF resmi Komisi Eropa untuk pembuatan produk obat steril. Teks standar ISO dan ASTM lengkap mungkin memerlukan pembelian atau akses yang berwenang.
FAQ (Pertanyaan umum)
FAQ Panel Dinding Ruang Bersih Farmasi
Apa yang membuat panel dinding ruang bersih tahan kimia?
Ketahanan kimia berarti permukaan dan tepi dapat mentolerir agen pembersih aktual, konsentrasi, waktu kontak dan frekuensi menghapus tanpa pembengkakan yang tidak dapat diterima, pewarnaan, korosi, delaminasi atau hilangnya kebersihan.
Mengapa sendi flush penting di ruang bersih farmasi?
Wash sendi mengurangi tepi dan celah di mana residu dan mikroorganisme dapat tetap setelah membersihkan. Mereka juga membuat inspeksi visual lebih mudah ketika garis sealant dan penyelarasan panel dikendalikan.
Apakah panel dinding secara langsung diklasifikasikan oleh ISO 14644?
Tidak, tidak. ISO 14644 mengklasifikasikan kebersihan udara ruang bersih dan menyediakan metode uji ruang bersih. Panel dinding mendukung klasifikasi secara tidak langsung dengan mengurangi generasi partikel, kebocoran dan risiko pembersihan.
Dokumen apa yang harus diminta untuk panel dinding GMP?
Minta spesifikasi bahan, gambar tata letak panel, rincian bersama, gambar antarmuka pintu dan jendela, data sealant, bukti kompatibilitas pembersihan, catatan inspeksi instalasi dan panduan pemeliharaan.
Catatan Teknik Wonclean
Tentukan Seluruh Sistem Dinding, Bukan Hanya Permukaan Panel
Paket dinding farmasi yang andal menggabungkan pilihan bahan, rincian sendi flush, sealant yang kompatibel, koordinasi pintu dan jendela, kontrol batas tekanan dan dokumentasi siap inspeksi. Di sinilah dinding ruang bersih menjadi bagian dari strategi kontrol kontaminasi daripada partisi sederhana.
