Panduan Instalasi Ruang Bersih untuk Desain dan Konstruksi Ruang Bersih yang Lebih Baik, Pemeliharaan, dan Kinerja Jangka Panjang

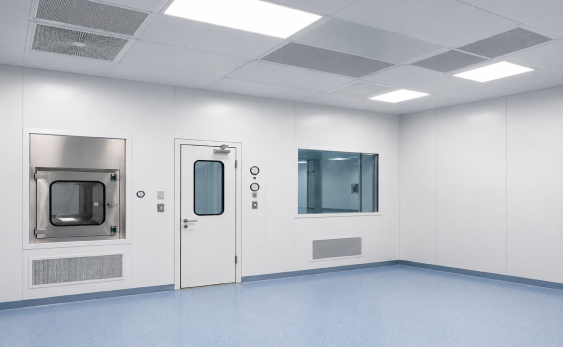

Sebuah yang dapat diandalkan instalasi ruang bersih Harus direncanakan sebagai bagian dari siklus hidup proyek penuh, tidak diperlakukan sebagai langkah terakhir setelah pengadaan. Untuk proyek ISO / GMP, baik desain dan konstruksi ruang bersih menghubungkan panel dinding, jaringan langit-langit, HVAC, pancuran udara, kotak lulus, pintu ruang bersih, dan keputusan jendela ruang bersih dengan jangka panjang pemeliharaan ruang bersih akses, stabilitas tekanan, dan persyaratan ekspansi masa depan.
Proyek ruang bersih mana yang membutuhkan perencanaan siklus hidup daripada membeli komponen?
Perencanaan siklus hidup ruang bersih paling berharga ketika proyek harus menjaga kebersihan, tekanan, dan akses pemeliharaan yang stabil setelah diserahkan. Farmasi, perangkat medis, bioteknologi, semikonduktor, kemasan makanan, dan fasilitas instrumen presisi sering menghadapi risiko proyek ketika komponen ruang bersih dibeli secara terpisah tanpa memeriksa bagaimana kandang, aliran udara, kontrol akses, dan rute pemeliharaan akan bekerja sama.
Sebuah proyek ruang bersih harus dipilih berdasarkan risiko proses, bukan berdasarkan ukuran ruangan saja. Kelas ISO 5, Kelas ISO 7, dan Kelas ISO 8 kamar mungkin membutuhkan intensitas aliran udara yang berbeda, cakupan penyaringan, kaskad tekanan, dan akses pembersihan, sementara GMP Kelas B / C / D lingkungan juga membutuhkan kontrol praktis pergerakan personel, transfer bahan, dan risiko kontaminasi. Pembeli harus menyelaraskan target proyek mereka dengan ISO 14644 Klasifikasi ruang bersih sebelum menyelesaikan tata letak ruangan dan antarmuka peralatan.
Parameter Teknis Apa yang Harus Dikonfirmasi Sebelum Pemasangan Cleanroom?
Pembeli harus mengkonfirmasi parameter kinerja inti sebelum instalasi ruang bersih dimulai karena keputusan terlambat dapat menciptakan pekerjaan ulang lapangan dan operasi yang tidak stabil. Tinjauan minimum harus mencakup kelas kebersihan, perubahan udara ACH per jam, tekanan diferensial, suhu, kelembaban relatif, tata letak HEPA atau FFU, jalur udara kembali, frekuensi pembukaan pintu, dan ekspektasi pemulihan setelah pergerakan personel atau bahan.
Kontrol tekanan adalah salah satu keputusan awal yang paling penting. Banyak proyek ruang bersih ISO / GMP menggunakan referensi tekanan diferensial ruang-ke-ruang 10-15 Pa, tetapi kaskad tekanan akhir harus cocok dengan risiko proses, kelas ruang berdekatan, dan pola pembukaan pintu. Jika sistem dinding, grid langit-langit, pintu, kotak pass, dan HVAC tidak terkoordinasi, ruangan mungkin memenuhi persyaratan gambar tetapi masih menderita tekanan drift selama operasi sehari-hari.
Suhu dan kelembaban juga harus diperlakukan sebagai input desain teknis. Referensi kerja umum untuk banyak lingkungan yang dikendalikan adalah 20-24 ° C dan kelembaban relatif 45-60%, tetapi nilai akhir harus mengikuti sensitivitas produk, kenyamanan operator, beban panas peralatan, dan persyaratan proses. Target ini mempengaruhi ukuran HVAC, isolasi panel, risiko kondensasi, ruang layanan langit-langit, dan beban kerja pemeliharaan ruang bersih jangka panjang.
Bagaimana Desain dan Konstruksi Ruang Bersih Mempengaruhi Kecepatan Instalasi?
Desain dan konstruksi ruang bersih mempengaruhi kecepatan instalasi karena setiap perubahan antarmuka yang terlambat meningkatkan pemotongan, penyegelan, generasi debu, dan pekerjaan koordinasi di lokasi. Pendekatan modular dapat mengurangi ketidakpastian instalasi ketika panel partisi ruang bersih, modul grid langit-langit, bingkai pintu, bukaan jendela, lengan kotak lulus, penetrasi utilitas, dan antarmuka HVAC dikonfirmasi sebelum produksi.
Instalasi tercepat tidak selalu instalasi terbaik. Ruang bersih dapat dirakit dengan cepat tetapi masih menciptakan masalah jangka panjang jika sendi panel tidak disegel dengan benar, akses langit-langit diblokir, udara kembali tidak diposisikan, atau pintu ruang bersih mengganggu aliran bahan. Tim proyek harus meninjau efisiensi instalasi bersama dengan pemulihan tekanan, akses pembersihan, dan kebutuhan modifikasi masa depan.
Mengapa Panel Dinding, Grid Langit-langit, HVAC, Pintu, dan Kotak Pass Butuh Koordinasi Sistem?
Komponen ruang bersih membutuhkan koordinasi sistem karena kontrol kontaminasi tergantung pada interaksi antara permukaan, aliran udara, akses, dan pemeliharaan. Sistem partisi ruang bersih dan panel dinding modular menyediakan amplop yang disegel, jaringan langit-langit ruang bersih mendukung penyaringan FFU atau HEPA, HVAC mengontrol aliran udara dan tekanan, sementara pancuran udara dan kotak lulus mengelola rute transfer personel dan bahan.
Grid langit-langit ruang bersih harus ditinjau sebelum instalasi karena tata letak filter, panel LED, panel pemeliharaan, titik sprinkler, dan terminal HVAC semua bersaing untuk ruang langit-langit. Modul FFU dan langit-langit umum dapat menggunakan koordinasi 1200 × 1200 mm atau 1200 × 600 mm, tergantung pada cakupan aliran udara dan akses layanan. Jika jaringan langit-langit direncanakan terlambat, proyek dapat menghadapi kesalahan filter, zona pemeliharaan yang sulit diakses, atau distribusi aliran udara yang tidak merata.
Pintu ruang bersih, jendela ruang bersih, pancuran udara, dan kotak pass juga harus ditinjau sebagai tekanan dan antarmuka pembersih. Sebuah bingkai yang disegel, jendela flush, permukaan yang dapat dibersihkan, dan kotak pass yang diurutan dengan benar dapat membantu mengurangi perangkap partikel dan pertukaran udara yang tidak terkontrol. Ketika Wonclean mengkoordinasikan sistem ini dengan gambar instalasi modular, proyek dapat mengurangi konflik antarmuka yang dapat dihindari sebelum pekerjaan situs dimulai.
Kesalahan Pengadaan Apa yang Menyebabkan Masalah Pemeliharaan Ruang Bersih Kemudian?
Kesalahan pengadaan yang paling umum adalah memilih bahan ruang bersih hanya dengan harga pembelian. Detail panel, pintu, atau langit-langit yang lebih murah dapat meningkatkan biaya pemeliharaan jika menciptakan pembersihan yang sulit, penyegelan yang lemah, ketahanan dampak yang buruk, risiko korosi, atau akses terbatas ke filter dan utilitas. Pemeliharaan ruang bersih harus dipertimbangkan selama pengadaan karena setiap titik layanan tersembunyi dapat menjadi risiko penutupan di masa depan.
Kesalahan lain adalah mengabaikan ekspansi masa depan. Banyak proyek ruang bersih dimulai dengan satu area produksi dan kemudian membutuhkan kemasan tambahan, pengujian, penyimpanan, atau zona laboratorium. Jika desain ruang bersih dan fase konstruksi tidak menyimpan kapasitas utilitas, logika partisi yang dapat dilepas, akses langit-langit, dan posisi pintu masa depan, ekspansi kemudian mungkin memerlukan pembongkaran yang tidak perlu dan downtime yang lebih lama.
Pembeli juga harus menghindari memisahkan gambar instalasi dari gambar pemeliharaan. Tim pemeliharaan perlu tahu di mana filter HEPA, unit FFU, sensor tekanan, grille udara kembali, rute listrik, dan panel akses tertutup terletak. Ruang bersih yang mudah dipasang tetapi sulit dipelihara dapat menjadi mahal selama penggantian filter, inspeksi kebocoran, penyesuaian tekanan, dan pembersihan rutin.
Pemeriksaan Pembeli Mana yang Mengurangi Risiko Siklus Hidup?
Pembeli dapat mengurangi risiko siklus hidup dengan menghubungkan setiap pertanyaan pengadaan dengan pemeriksaan rekayasa yang dapat diukur. Tujuannya bukan untuk membeli lebih banyak peralatan, tetapi untuk mengkonfirmasi bahwa instalasi ruang bersih, kandang, aliran udara, kontrol akses, dan strategi pemeliharaan ruang bersih dapat bekerja sama setelah diserahkan.
| Pertanyaan Pembeli | Sistem yang Disarankan | Periksa Kunci | Risiko jika diabaikan |
|---|---|---|---|
| Perlu instalasi ruang bersih yang lebih cepat? | Sistem ruang bersih modular | Lingkup prefabrikasi dan gambar antarmuka | Pemotongan situs dan penundaan jadwal |
| Perlu kontrol tekanan yang stabil? | HVAC dan tekanan cascade | 10-15 Pa referensi dan rute udara kembali | Drift tekanan selama operasi |
| Perlu permukaan kandang yang dapat dibersihkan? | Panel dinding dan partisi ruang bersih | Sendi yang disegel dan antarmuka flush | Kebocoran dan jebakan kotoran |
| Perlu pemeliharaan filter yang andal? | Grid langit-langit ruang bersih dan tata letak FFU | Logika akses 1200 × 1200 / 1200 × 600 mm | Penggantian HEPA yang sulit |
| Perlu transfer bahan yang lebih bersih? | Kotak lulus dan rute kunci udara | Interlock, urutan pintu, frekuensi transfer | Risiko kontaminasi silang |
| Perlu biaya retrofit masa depan yang lebih rendah? | Sistem dinding modular yang dapat digunakan kembali | Jalur ekspansi dan kapasitas utilitas cadangan | Penutupan panjang dan biaya kerja ulang yang tinggi |
Bisakah Instalasi Modular Meningkatkan Pemeliharaan Ruang Bersih Jangka Panjang?

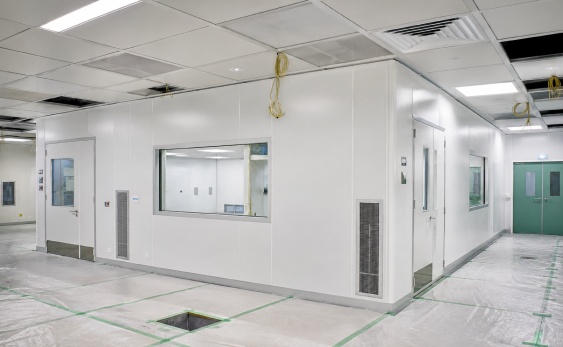

Instalasi modular dapat meningkatkan pemeliharaan ruang bersih jangka panjang ketika sistem dirancang untuk akses, penggantian, dan modifikasi masa depan dari awal. Panel dinding yang dapat dilepas, zona layanan langit-langit yang terkoordinasi, modul FFU yang dapat diakses, titik pemantauan tekanan yang terlihat, dan bingkai pintu dan jendela yang dapat dibersihkan dapat membantu tim pemeliharaan bekerja tanpa mengganggu area bersih yang berdekatan secara tidak perlu.
Desain yang ramah pemeliharaan harus mencakup akses yang jelas ke filter, damper, sensor tekanan, pencahayaan, kontrol kotak lulus, interlock pintu, dan sendi panel yang disegel. Hal ini sangat penting di daerah dukungan produksi ISO Kelas 7 dan ISO Kelas 8 di mana pembersihan rutin, perubahan filter, dan pemeriksaan tekanan harus dilakukan tanpa menciptakan gangguan kontrol kontaminasi berulang kali.
Wonclean dapat mendukung perencanaan siklus hidup dengan mengkoordinasikan desain dan konstruksi ruang bersih dengan rincian instalasi ruang bersih modular, sistem panel dinding, tata letak grid langit-langit, pintu ruang bersih, jendela ruang bersih, pancuran udara, kotak pass, integrasi HVAC, dan perencanaan akses pemeliharaan. Nilai praktisnya adalah alur kerja instalasi yang lebih bersih, lebih sedikit konflik antarmuka, dan ruang bersih yang lebih dapat dilayani setelah operasi dimulai.
