Desain Ruang Bersih Modular untuk Fabs Semikonduktor: Koordinasi Kelas ISO, Kaskade Tekanan dan Tata letak FFU

Analisis Teknis Ruang bersih modular semikonduktor

Desain Ruang Bersih Modular untuk Fabs Semikonduktor: Koordinasi Kelas ISO, Kaskade Tekanan dan Tata letak FFU

Ruang bersih modular semikonduktor bukan hanya metode konstruksi yang lebih cepat. Ini adalah amplop yang terkoordinasi, aliran udara dan platform kualifikasi di mana kelas ISO, kaskad tekanan, cakupan FFU, strategi perubahan udara, utilitas dan urutan ekspansi harus direkayasa bersama-sama sebelum modul mencapai lantai fab.

ruang bersih modular Ruang bersih modular Tata letak FFU sistem langit-langit ruang bersih

Kelas ISOTentukan target partikel berdasarkan risiko proses dan keadaan pendudukan. TekananMembangun kaskad stabil dari zona kritis ke area dukungan. FFUKoordinasi cakupan filter, pola aliran udara dan akses layanan. EkspansiRencana modul, utilitas dan kualifikasi untuk kapasitas masa depan.

Untuk pabrik yang memperluas kapasitas alat, ruang metrologi, jalur percontohan atau laboratorium dukungan, desain ruang bersih modular dapat mengurangi gangguan situs dan mempersingkat jalan dari persetujuan tata letak ke kualifikasi. Risiko adalah dengan asumsi bahwa modular berarti generik. Dalam pekerjaan semikonduktor, jaringan modul harus dibentuk sekitar sensitivitas kontaminasi, stabilitas termal, hubungan tekanan, layanan langit-langit dan akses pemeliharaan.

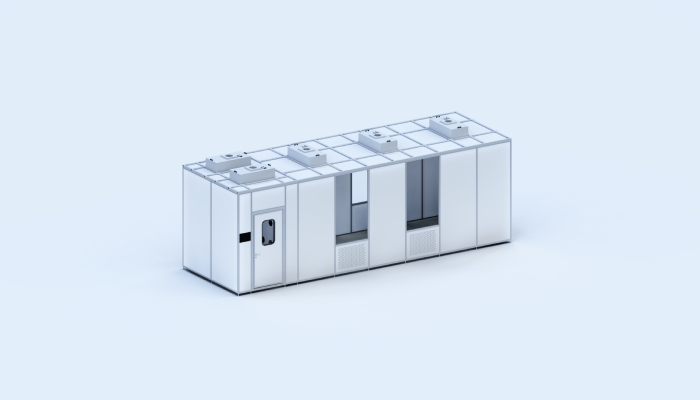

Render sistem ruang bersih modular dengan modul FFU atap dan panel dinding ruang bersih untuk perencanaan fab semikonduktor
Sistem ruang bersih terintegrasi. Panel dinding modular, posisi FFU atap dan zona layanan harus dikoordinasikan sebelum paket ruang bersih dirilis.

Definisi Persyaratan

Mulailah dengan Risiko Proses, Bukan Hanya Nama Ruang

ISO 14644-1 mengklasifikasikan ruang bersih berdasarkan konsentrasi partikel udara, tetapi keputusan desain dimulai lebih awal: alat mana, langkah penanganan wafer, proses inspeksi atau operasi pengemasan membutuhkan zona bersih, dan dalam keadaan pendudukan mana klasifikasi harus dicapai? Sebuah kamar yang disebut "ISO 5 "mungkin membutuhkan udara satu arah pada antarmuka alat, sementara zona dukungan sekitarnya dapat berfungsi secara dapat diterima pada kelas yang berbeda.

Untuk proyek modular, tangkap spesifikasi persyaratan pengguna sebelum membekukan dimensi panel. Tentukan beban panas proses, aliran orang dan bahan, beban layanan langit-langit, udara make-up, knalpot, toleransi kelembaban, strategi ESD, sensitivitas AMC dan rute ekspansi. Setelah ini terlihat, konstruksi modular menjadi metode rekayasa yang disiplin daripada koleksi panel.

tekanan Cascade

Kaskade Tekanan Harus Dirancang Di Sekitar Pintu, Airlocks dan knalpot

Kaskade tekanan yang stabil mencegah migrasi udara yang tidak terkontrol ketika personel, bahan atau alat bergerak antara zona. Dalam pabrik semikonduktor, strategi tekanan dapat melindungi zona bersih kritis dari koridor layanan kelas rendah, atau melindungi fasilitas sekitarnya dari ruang proses kimia, tergantung pada bahaya dan rute kontaminasi.

Amplop modular harus mendukung kaskad ini. Sendi dinding, penetrasi langit-langit, pintu, melalui, jalur udara kembali dan lengan layanan harus ditentukan sebelum perakitan situs. Diagram tekanan yang mengabaikan jalur kebocoran tidak akan bertahan dari pengoperasian.

Contoh logika koordinasi untuk zona ruang bersih modular semikonduktor.
Zona Fokus desain khas Implikasi aliran udara / FFU Implikasi amplop
Bay proses kritis Kebersihan tertinggi dan stabilitas termal. Ketepatan FFU yang lebih tinggi dan pola aliran udara yang diverifikasi. Grid langit-langit yang disegel, antarmuka dinding flush dan pengembalian yang dikendalikan.
Area dukungan alat Akses pemeliharaan tanpa mengkontaminasi teluk. Aliran udara cocok dengan panas alat dan aktivitas layanan. Panel akses, lengan layanan dan pintu yang stabil tekanan.
Airlock atau gowning Transfer terkontrol antara tingkat kebersihan. Supply / return yang seimbang untuk mendukung urutan pintu. Interlock, segel dan titik pemantauan tekanan.

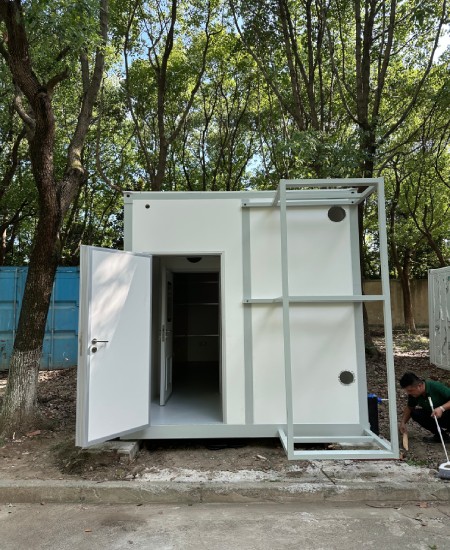

Eksterior ruang bersih modular yang dipasang di lapangan dengan pintu personel dan penetrasi layanan untuk perencanaan kaskad tekanan
Perencanaan antarmuka situs. Pintu, penetrasi, bukaan transfer dan antarmuka utilitas harus diselesaikan sebelum pengoperasian kaskad tekanan.

FFU dan ACH

Jangan Perlakukan ACH Sebagai Nomor Stand-Alone

Perubahan udara per jam dapat berguna untuk pengukuran awal, tetapi kinerja ruang bersih semikonduktor tergantung pada kecepatan pasokan, cakupan filter, beban panas, geometri udara kembali, hambatan, ekspektasi pemulihan dan generasi partikel. ACH yang sama dapat menghasilkan hasil kebersihan yang berbeda jika FFU berada di lokasi yang buruk atau jika alat besar memblokir jalur udara.

ISO 14644-3 menyediakan metode pengujian ruang bersih yang digunakan untuk memverifikasi kinerja, termasuk pengujian partikel dan pengujian pendukung seperti aliran udara, perbedaan tekanan, pemulihan dan kebocoran sistem filter yang diinstal. Dalam desain modular, tes ini harus diantisipasi selama tata letak, tidak ditemukan setelah instalasi.

Tata letak FFU yang baik mendefinisikan modul filter yang dapat digunakan, kapasitas cadangan, akses sisi ruangan di mana diperlukan, kapasitas beban langit-langit, routing listrik, pengendalian zoning dan tujuan pemulihan. Grid modular harus cocok dengan keputusan ini sehingga FFU, lampu, panel langit-langit dan titik akses tidak bersaing untuk ruang yang sama.

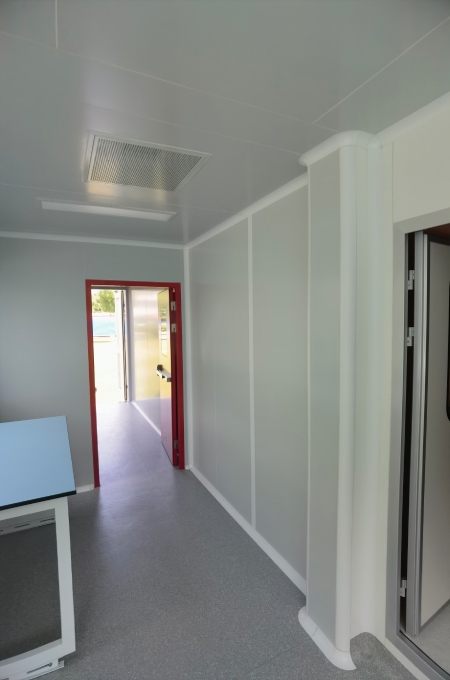

Lapisan layanan mekanis di dalam ruang bersih modular dengan isolasi saluran dan akses pemeliharaan
Layer layanan mekanis. HVAC, saluran, rute kabel dan akses pemeliharaan harus dikoordinasikan dengan jaringan langit-langit ruang bersih dan rencana FFU.

amplop modular

Ampul Ruang Bersih Harus Diulangi Tanpa Menjadi Kaku

ISO 14644-4 mengatasi proses untuk menciptakan ruang bersih dari persyaratan melalui desain, konstruksi dan start-up. Untuk proyek fab modular, ini berarti kit yang dapat diulang masih harus merespon beban khusus situs, clearance alat, rute saluran, aliran bahan dan bukti kualifikasi.

Sistem ruang bersih modular Wonclean menggabungkan panel dinding ruang bersih, grid langit-langit, pintu, jendela, FFU dan peralatan pendukung menjadi paket yang terkoordinasi. Nilai tidak hanya perakitan yang lebih cepat. Ini adalah kemampuan untuk mendefinisikan detail yang jika tidak menjadi konflik situs: sendi panel, transisi sudut, suspensi langit-langit, potongan filter, entri kabel, kotak lulus, interlock pintu dan titik pemantauan.

  • Gunakan grid modular yang cocok dengan alat, FFU, lampu langit-langit dan panel akses.
  • Jaga kunci udara, pintu dan jalan kembali konsisten dengan kaskad tekanan.
  • Akses layanan cadangan untuk penggantian filter, kontrol dan komponen HVAC.
  • Asumsi desain dokumen sehingga ekspansi masa depan dapat menggunakan kembali logika ruang bersih yang sama.

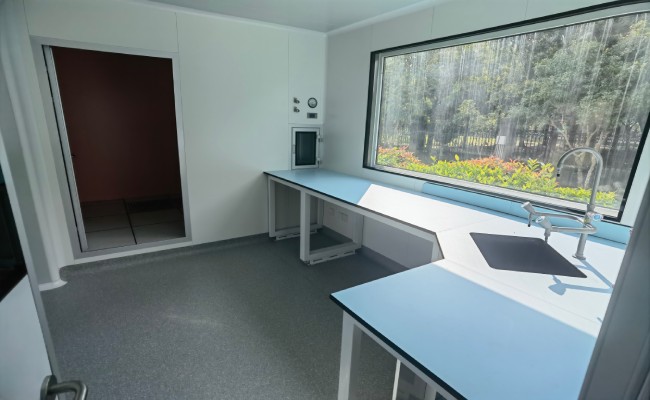

Interior ruang bersih modular dengan panel dinding bersih wastafel bangku kerja dan jendela melalui
Koordinasi amplop dalam. Panel dinding yang bersih, perangkat udara langit-langit, bangku, jendela dan titik transfer harus mendukung logika kontrol kontaminasi yang sama.

Kesiapan Kualifikasi

Desain untuk Kualifikasi Sebelum Panel Pertama Dipasang

Ruang bersih modular harus dikirimkan dengan bukti kualifikasi dalam pikiran. Tim proyek harus dapat melacak persyaratan pengguna untuk kualifikasi desain, pemeriksaan instalasi, tes operasional dan klasifikasi akhir. Rekam inspeksi yang hilang atau asumsi aliran udara yang samar-samar memperlambat penerimaan bahkan ketika konstruksi terlihat selesai.

Dokumen omset praktis termasuk gambar tata letak, diagram kaskad tekanan, jadwal FFU, sertifikat filter, informasi beban langit-langit, data panel dan sealant, diagram listrik / kontrol, catatan inspeksi instalasi dan laporan uji commissioning. Ketika ruang bersih direncanakan sebagai sistem, kualifikasi menjadi konfirmasi daripada penyelidikan.

Periksa Fakta Teknis

Fakta yang Didukung Sumber yang Digunakan dalam Artikel Ini

Fakta yang digunakan Sumber Implikasi desain
Klasifikasi ruang bersih didasarkan pada konsentrasi partikel udara. ISO 14644-1 Target kelas ISO harus terikat dengan risiko proses aktual dan keadaan pendudukan.
Pembuatan ruang bersih harus bergerak dari persyaratan melalui desain, konstruksi dan start-up. ISO 14644-4 Paket modular membutuhkan pelacakan persyaratan, tidak hanya perakitan cepat.
Metode uji ruang bersih termasuk tes partikel dan kinerja pendukung. ISO 14644-3 Tata letak FFU, kaskad tekanan dan penyegelan amplop harus dirancang untuk verifikasi.
Klasifikasi filter efisiensi tinggi tergantung pada kinerja uji dan dokumentasi. ISO 29463-1 Pilihan FFU / filter harus mencakup kelas filter, kontrol bocor dan catatan.

Standar yang dirujuk

Standar Referensi dan Catatan Akses Publik

  • ISO 14644-1Halaman ISO resmi untuk klasifikasi kebersihan udara ruang bersih berdasarkan konsentrasi partikel.
  • ISO 14644-4halaman ISO resmi untuk desain ruang bersih, konstruksi dan start-up.
  • ISO 14644-3halaman ISO resmi untuk metode uji ruang bersih.
  • ISO 29463-1halaman ISO resmi untuk klasifikasi filter efisiensi tinggi dan dokumentasi. Standar ISO lengkap dilindungi hak cipta dan mungkin memerlukan pembelian atau akses yang berwenang.

FAQ (Pertanyaan umum)

Pertanyaan yang Sering Ditanyakan

Apa yang membuat ruang bersih modular cocok untuk pabrik semikonduktor?
Ruang bersih modular semikonduktor harus mengkoordinasikan kelas ISO, aliran udara, tata letak FFU, kaskad tekanan, beban langit-langit, persyaratan ESD, akses layanan dan dokumen kualifikasi. Instalasi cepat saja tidak cukup.
Apakah ACH cukup untuk ukuran ruang bersih semikonduktor?
Tidak. ACH hanya referensi awal. Desain akhir juga harus mempertimbangkan cakupan FFU, arah aliran udara, beban panas, geometri udara kembali, target pemulihan, penghalang dan kontrol kebocoran filter.
Mengapa kaskad tekanan penting dalam desain ruang bersih modular?
Kaskade tekanan mengontrol migrasi udara antara zona yang lebih bersih dan yang kurang bersih. Hal ini tergantung pada keseimbangan pasokan dan pengembalian, pintu, kunci udara, jalur kebocoran, knalpot dan penyegelan amplop ruangan.
Dokumen apa yang harus disiapkan sebelum kualifikasi?
Persiapkan URS, gambar tata letak, diagram kaskad tekanan, jadwal FFU, data filter, data beban langit-langit, catatan bahan, formulir inspeksi dan rencana uji commissioning sebelum instalasi akhir.

Rencana Cleanroom sebagai Sistem yang Kualifikasi

Proyek ruang bersih modular Wonclean paling kuat ketika sistem dinding, grid langit-langit, FFU, HVAC, kaskad tekanan dan bukti kualifikasi direkayasa bersama-sama. Itulah bagaimana konstruksi modular menjadi strategi kapasitas semikonduktor yang andal.
