Kontrol ESD di Ruang Bersih Elektronik: Panel Dinding & Sandwich Antistatik

Analisis Teknis · Ruang Bersih Elektronik

Kontrol ESD di Ruang Bersih Elektronik: Memilih Panel Dinding dan Sandwich Antistatik

Dalam manufaktur elektronik, muatan yang tidak dapat Anda rasakan dapat menghancurkan perangkat yang tidak dapat Anda lihat. Ini adalah pandangan teknis tentang bagaimana amplop ruang bersih - dinding dan panelnya - menjadi bagian dari strategi kontrol pelepasan elektrostatik.

<100 V
ambang kerusakan untuk banyak perangkat semikonduktor modern
10⁶–10⁹ Ω
Jendela ketahanan permukaan statis-disipatif khas
Dua resiko
Kerusakan perangkat dan daya tarik partikel
Satu jalan
Setiap permukaan terikat dengan tanah umum

Produksi elektronik dan semikonduktor sangat rentan terhadap sesuatu yang tidak terlihat: listrik statis. Peristiwa pelepasan statis jauh di bawah tingkat yang dapat dirasakan seseorang dapat merusak atau menghancurkan komponen sensitif, dan permukaan yang diisi diam-diam menarik partikel udara ke arah produk yang ada di ruang bersih untuk melindungi. Mengontrol muatan itu bukan hanya masalah tali pergelangan tangan dan lantai - dinding itu sendiri adalah bagian dari sistem.

Artikel ini melihat mengapa electrostatic discharge (ESD) sangat penting dalam ruang bersih elektronik, bagaimana perilaku permukaan diklasifikasikan, dan bagaimana menentukan dinding ruang bersih antistatik dan panel sandwich yang berkontribusi untuk mengontrol daripada bekerja melawannya.

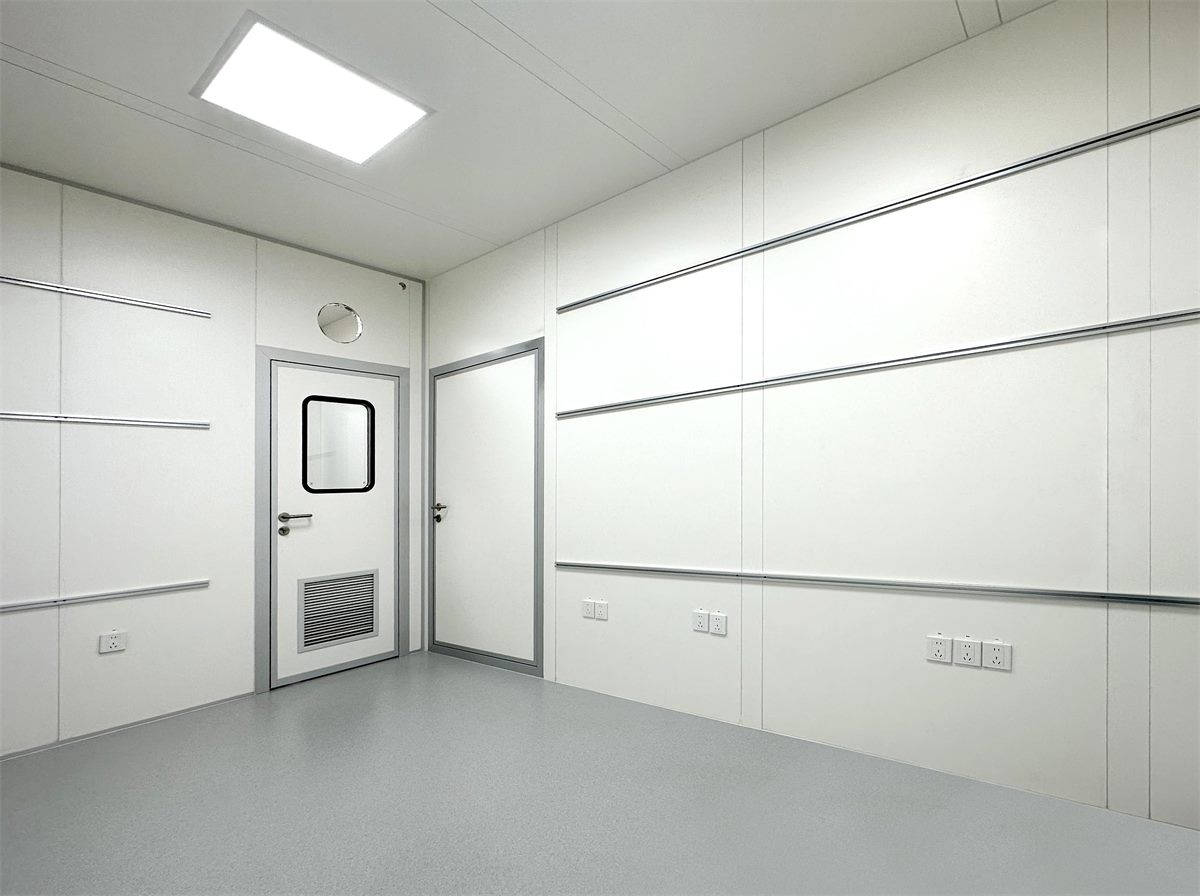

Interior ruang bersih elektronik dengan panel dinding antistatik halus, pintu ruang bersih dan pencahayaan langit-langit flush
Envelop adalah bagian dari sistem. Panel dinding ruang bersih yang halus dan disegel dalam lingkungan elektronik - permukaan besar yang mengelilingi pekerjaan sensitif harus menghilangkan muatan, bukan menyimpannya.

01 - Masalah Utama

Mengapa statis adalah ancaman ganda di ruang bersih elektronik

Statik menyebabkan dua masalah yang berbeda, dan ruang bersih elektronik harus memecahkan keduanya sekaligus.

Yang pertama adalah kerusakan pelepasan elektrostatik . Sirkuit terpadu modern, sensor dan perakitan cetak beroperasi pada tegangan kecil dan fitur geometri diukur dalam nanometer. Pengeluaran tiba-tiba - dari seseorang, alat atau permukaan yang diisi - dapat menusuk lapisan isolasi atau konduktor sekering. Banyak perangkat rusak oleh peristiwa di bawah 100 volt, jauh di bawah sekitar 2.000 volt yang dibutuhkan seseorang sebelum mereka merasakan kejutan. Kerusakan sering laten: bagian selamat dari garis dan gagal di lapangan.

Masalah kedua adalah daya tarik elektrostatis . Sebuah permukaan berisi bertindak seperti magnet untuk partikel udara, menarik mereka keluar dari aliran udara dan menahan mereka di mana mereka dapat menetap pada wafer atau papan. Di ruangan yang dirancang untuk menjaga partikel bergerak dan menjauh dari produk, dinding yang diisi melakukan sebaliknya. Kedua masalah menunjukkan persyaratan yang sama: permukaan harus membiarkan muatan berdarah ke tanah dengan cara yang terkontrol, alih-alih membangunnya.

02 - Ilmu Pengetahuan

Konduktif, disipatif, isolasi: apa arti angka

Perilaku ESD dijelaskan oleh ketahanan permukaandiukur dalam ohm dan dikelompokkan ke dalam pita berdasarkan standar seperti IEC 61340-5-1 dan ANSI/ESD S20.20. Tujuan untuk sebagian besar permukaan ruang bersih adalah pita tengah - statis-disipasif yang memungkinkan muatan mengalir jauh dengan cara yang terkontrol dan tidak kekerasan daripada memegangnya atau melepaskannya dalam percikan tiba-tiba.

Banda resistensi permukaan indikatif. Target proyek harus mengikuti standar ESD yang berlaku dan persyaratan proses pelanggan.
Perilaku Kira-kira. ketahanan permukaan Apa yang dilakukan
Konduktif 10² – 10 ⁵ Ω drains muatan sangat cepat; digunakan di mana cepat, grounding langsung diinginkan
Statis-disipasif 10⁵ – 10⁹ Ω Pengeluaran muatan dengan cara yang terkontrol dan bertahap - target biasa untuk permukaan
Antistatik / pengisian rendah hingga ~10¹¹ Ω Menahan menghasilkan muatan di tempat pertama
Insulasi > 10¹² Ω Memegang muatan - perilaku yang harus dihindari pada permukaan ruang bersih besar

Pelajaran untuk amplop sederhana: dinding yang dicat atau laminat biasa dapat sangat insulasi, berperilaku persis seperti yang tidak Anda inginkan. Sebuah ruang bersih yang menyadari ESD menentukan permukaan yang finish dan grounding menempatkannya di band disipatif, sehingga dinding berpartisipasi dalam kontrol muatan alih-alih merusaknya.

03 - Pemilihan

Memilih dinding antistatik dan panel sandwich

Ruang bersih panel sandwich dibangun dari dua wajah logam yang terikat dengan inti isolasi. Untuk kinerja ESD, bagian yang penting adalah menghadapi dan akhirnyaPlus bagaimana panel ditanam - bukan inti. Itu berarti Anda dapat memilih inti untuk sifat yang diatur (struktur, api, isolasi) dan memperlakukan permukaan secara terpisah untuk kontrol statis.

wajah

Permukaan yang terlihat harus halus, dapat dibersihkan, non-shedding dan diberikan finish antistatik atau statis-disipatif - baja dilapisi atau HPL antistatik, daripada laminat isolasi standar. Hal ini menjaga area dinding yang besar dalam band disipatif sambil masih memenuhi persyaratan ruang bersih untuk permukaan bebas partikel yang bersih.

Intinya

Intinya dipilih untuk segala sesuatu yang lain. wol batu dan inti magnesium-oksida membawa kinerja api dan kaku; sarung madu aluminium memberikan panel yang ringan dan sangat datar; Poliuretan menawarkan isolasi termal. Potongan di bawah ini menunjukkan panel ruang bersih yang khas dengan inti wol batu - wajah yang halus dan disegel di atas inti tahan api yang struktural.

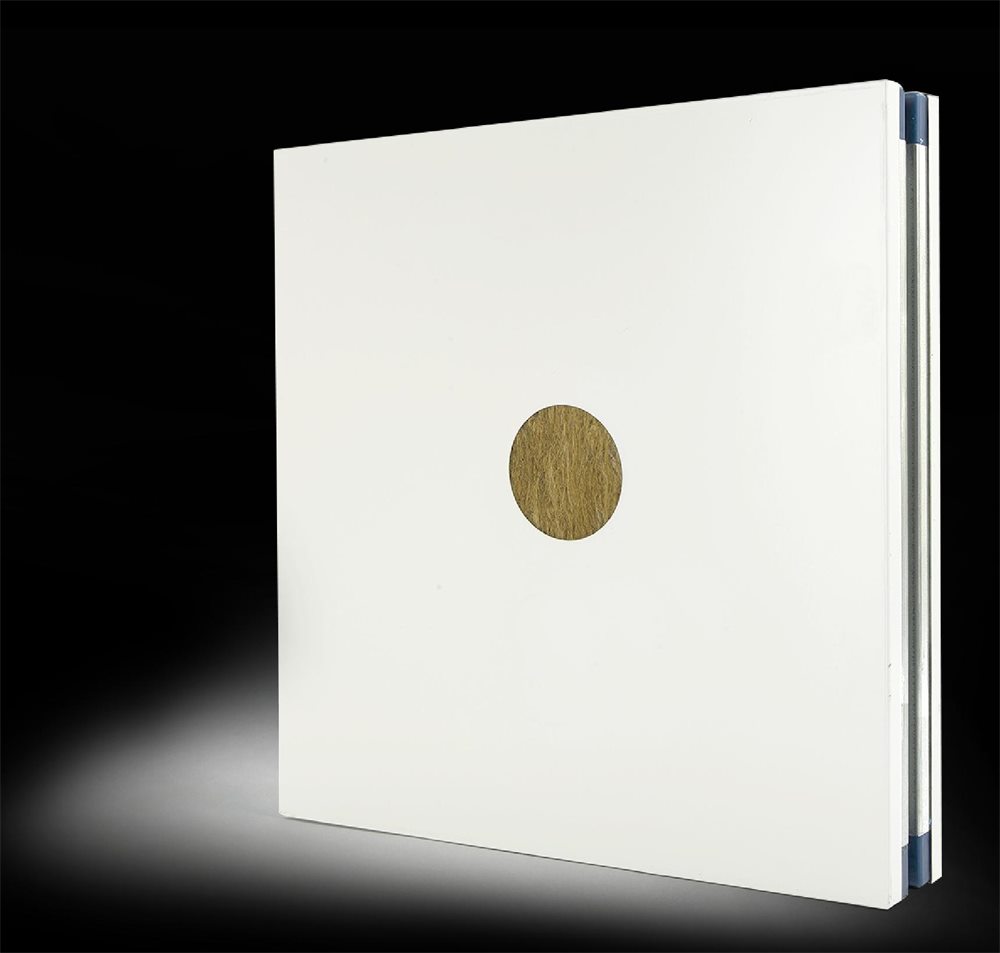

Potongan panel sandwich ruang bersih yang menunjukkan menghadap putih halus di atas inti wol batu
Permukaan dan inti melakukan pekerjaan yang berbeda. Sebuah panel sandwich ruang bersih dengan inti wol batu untuk api dan kaku; perilaku statis diatur oleh finish wajah dan grounding panel, bukan inti.

Di luar panel itu sendiri, logika permukaan yang sama berlaku untuk pencocokan panel ruang bersih digunakan untuk langit-langit dan pintu dan jendela, sehingga seluruh amplop berperilaku secara konsisten.

04 - Detail yang membuatnya bekerja

Grounding: mengubah panel menjadi jalur muatan

Permukaan disipatif hanya mengontrol statis jika memiliki tempat untuk mengirim muatan. Detail yang menentukan amplop yang sadar ESD adalah karena itu pengikat dan groundingPanel dinding dan langit-langit, lantai dan kerangka pendukung semuanya terhubung secara listrik ke tanah umum, sehingga muatan di mana saja di permukaan memiliki jalur bertekanan rendah yang terus menerus ke bumi.

Jalan terus menerus ke tanah
Permukaan disipatif hanya bekerja ketika setiap elemen terikat bersama dan ditanam
DISSIPATIVE CEILING PANELS WALL PANEL WALL PANEL DISSIPATIVE FLOOR common ground

Skema - panel, langit-langit dan lantai terikat dengan referensi bumi tunggal.

Secara praktis, ini berarti menentukan titik grounding dan perangkat keras ikatan sebagai bagian dari sistem panel, merancang sendi sehingga koneksi terus menerus, dan memverifikasi resistensi permukaan setelah instalasi. Dinding yang diuji sebagai disipatif pada sampel tetapi tidak pernah ditanam di lokasi tidak memberikan perlindungan sama sekali.

05 - Menggabungkannya

Sisanya amplop masih harus menjadi ruang bersih

Kontrol ESD tidak pernah mengatasi persyaratan dasar ruang bersih - itu duduk di atasnya. yang sama dinding kamar bersih masih harus halus, disegel, tidak menumpahkan dan dapat dibersihkan, dengan persimpangan bebas celah yang tidak meninggalkan sudut untuk partikel. Selesai antistatik harus bertahan dari pembersihan dan desinfeksi rutin tanpa kehilangan sifat disipasifnya, dan panel masih harus memenuhi kebutuhan api dan struktural proyek melalui inti.

Inilah sebabnya mengapa amplop ruang bersih elektronik paling baik ditentukan sebagai satu sistem terkoordinasi: menghadap, inti, finish, pintu, jendela dan grounding dipilih bersama-sama. Ketika ketahanan permukaan, kebersihan dan peringkat kebakaran seimbang dalam spesifikasi panel tunggal, dinding diam-diam melakukan pekerjaannya - melindungi perangkat dan produk tanpa ada yang memperhatikannya.

Pengambilan kunci

  • Statik adalah a ancaman ganda di ruang bersih elektronik: merusak perangkat dan menarik partikel.
  • Target permukaan adalah statis-disipasif Band (sekitar 10) ⁵–10⁹ Ω), Tidak insulasi.
  • Dalam panel sandwich, kinerja ESD berasal dari finish wajah dan grounding Pilih inti untuk api, struktur dan isolasi.
  • Ikatan dan grounding setiap permukaan ke bumi umum adalah apa yang membuat dinding disipatif benar-benar bekerja.
  • Panel antistatik masih harus memenuhi semua kebiasaan kamar bersih persyaratan untuk kebersihan, penyegelan dan api.

Menentukan amplop ruang bersih elektronik?

Wonclean memasok dinding ruang bersih antistatik dan panel sandwich, langit-langit, pintu dan jendela - direkayasa bersama, dengan grounding yang dirancang dalam - untuk lingkungan elektronik dan semikonduktor. Bagikan target ESD dan kelas kebersihan Anda dan insinyur kami akan membantu Anda menentukan sistem.

FAQ (Pertanyaan umum)

Pertanyaan yang sering ditanyakan

Tahanan permukaan apa yang harus dimiliki panel ruang bersih antistatik?
Sebagian besar permukaan ruang bersih menargetkan band disipatif statis, sekitar 10 ⁵ to 10⁹ ohms, jadi muatan drain jauh dengan cara yang terkontrol. Target yang tepat harus mengikuti standar ESD yang berlaku (seperti IEC 61340-5-1 atau ANSI / ESD S20.20) dan proses pelanggan.
Apakah inti panel sandwich mempengaruhi kinerja ESD?
Tidak langsung. Kontrol statis berasal dari permukaan panel dan bagaimana mendasarkannya. Intinya - wol batu, magnesium oksida, sarang madu atau poliuretan - dipilih untuk api, struktur dan isolasi.
Mengapa dinding ruang bersih perlu mengontrol statis sama sekali?
Karena statis melakukan dua hal berbahaya: dapat melepaskan dan merusak elektronik sensitif, dan menarik partikel udara ke permukaan dan produk. Disipatif, dinding tanah mengurangi kedua risiko.
Apakah grounding benar-benar diperlukan jika panel antistatik?
- Ya, aku tahu. Permukaan disipatif hanya mengendalikan muatan jika muatan itu memiliki jalan ke bumi. Tanpa mengikat panel, langit-langit dan lantai ke tanah umum, finish antistatik tidak dapat melakukan pekerjaannya.
